在重载与粉尘叠加的复合工况下，XYZ三轴龙门滑台模组的选型需要同时兼顾承载能力、定位精度和传动部件防护，三者往往相互制约。

本套设备采用盘岩科技PKH150双导轨丝杆模组搭建，三轴统一配置，导轨外侧加装风琴罩，配套拖链管理线缆。应客户需求，本套模组未配套电机和控制系统，由客户自行搭配，厂家只需确认客户选用的电机型号，在电机连接法兰上预先开好对应孔位即可。

下面按工程实施顺序，从结构选型、模组校核、防护设计到交付模式，完整拆解这套方案的技术要点。

一、设备总览：PKH150 XYZ三轴龙门滑台模组

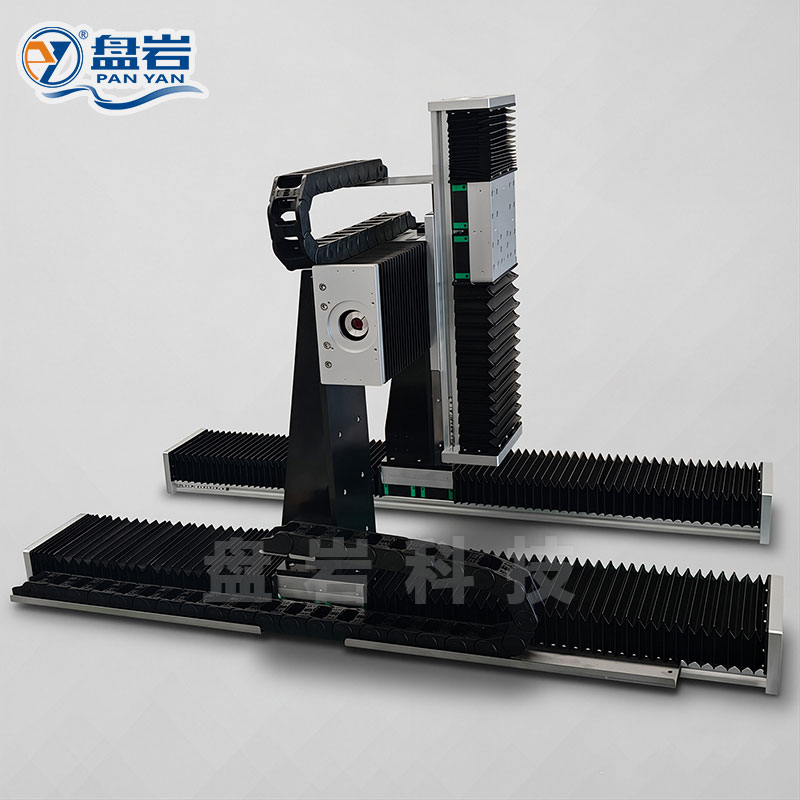

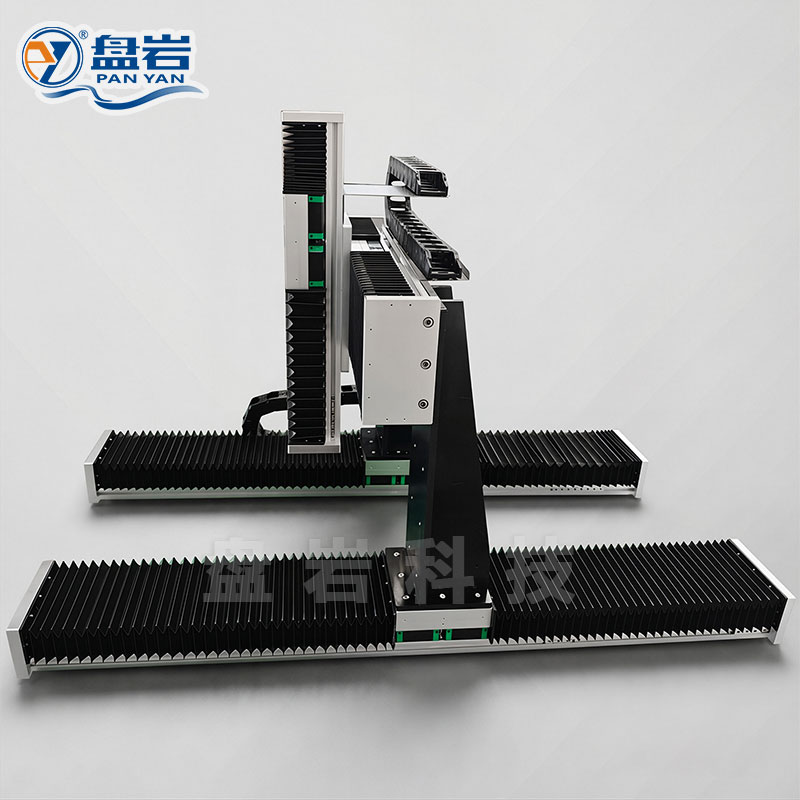

这套设备是典型的龙门式结构，由X轴、Y轴、Z轴三个直线运动轴组合而成，三轴全部选用PKH150丝杆模组，双直线导轨导向，带风琴罩防护，配套拖链进行线缆管理。

各轴行程为：Y轴（最下方双轴）1.2m（1200mm）、X轴（横梁）600mm、Z轴（竖直）500mm，三轴行程全部在PKH150有效行程50~1800mm范围内。

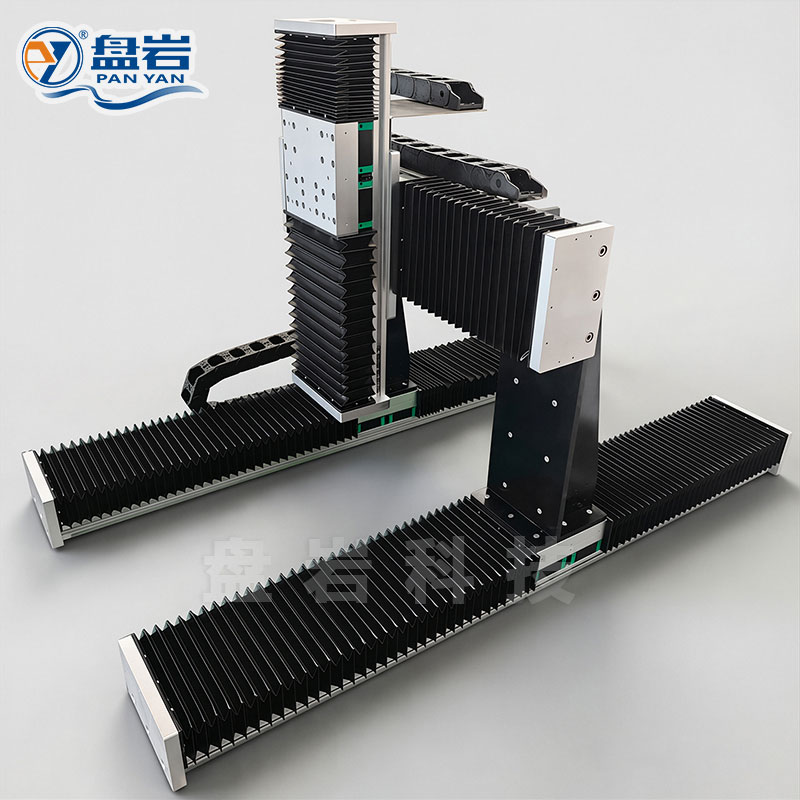

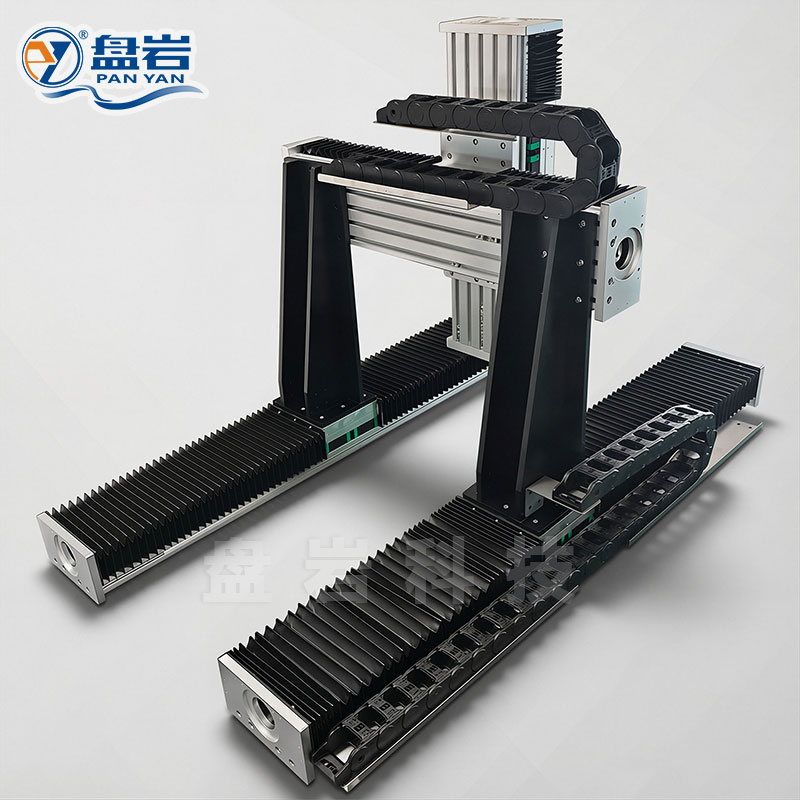

设备采用龙门式结构，三轴导轨外侧均覆盖黑色褶皱风琴罩，X轴外侧配置黑色桥式拖链。"丝杆模组+风琴罩+拖链"的组合，既保证了重载下的刚性，又实现了对传动部件的有效防护，特别适合粉尘、异物较多的车间环境。

二、为什么选用龙门式结构

2.1 三种结构形式对比

本案例负载需求较大（PKH150水平负载可达200kg），且需要较大的运动覆盖范围，因此选用龙门式结构。龙门式的Y轴由双轴支撑X轴横梁，能有效分散负载、提升整体刚性，避免大跨度下的悬臂挠度。

2.2 三轴运动布局

Y轴作为龙门基础轨道，X轴横梁架设在Y轴滑座上，Z轴垂直安装在X轴滑座上，三轴联动可在框架覆盖的空间内实现任意点位定位。Y轴双轴行程1.2m承担纵向大范围覆盖，X轴横梁600mm负责横向定位，Z轴500mm负责垂直升降。

三、PKH150丝杆模组：本方案的核心承载单元

3.1 PKH150基础单轴模组参数

PKH150开放式丝杆滑台直线模组是这套三轴龙门的基础单元，关键参数如下：

PKH150采用滚珠丝杆传动、双直线导轨导向，铝合金滑台座。双导轨设计是它能够承载200kg级负载的关键——相比单导轨，双导轨在同等长度下提供更大的支承间距和抗倾覆力矩，特别适合重载和悬臂工况。

3.2 为什么选丝杆模组而非同步带/齿轮齿条

本案例要求定位精度±0.05mm、负载200kg级：同步带模组负载能力不足，齿轮齿条模组对200kg负载而言成本偏高，而丝杆模组在精度、负载、成本三者之间取得最优平衡，因此选用丝杆模组。

四、风琴罩防护：应对粉尘工况的关键设计

4.1 为什么需要风琴罩

在粉尘、碎屑较多的车间环境中，裸露的丝杆和导轨容易被异物侵入，导致磨损加剧、精度下降、寿命缩短。风琴罩（折叠防护罩）随滑台运动伸缩，覆盖导轨和丝杆，阻挡异物进入，具有防护粉尘、伸缩跟随、材质耐用的特点。

4.2 安装风琴罩后的行程校核

安装风琴罩后，模组的有效行程会比机械行程有所减少，选型时必须重新考虑。

风琴罩是折叠式结构，一端固定在模组端部、另一端固定在滑台上。滑台运动时，风琴罩随动伸缩——当滑台移到一端时，风琴罩在另一端被压缩堆叠，这部分折叠厚度需要占用模组行程两端的一段空间。因此：

有效行程 = 机械行程 − 两端风琴罩压缩占用长度

风琴罩单折压缩厚度通常为10~25mm（视材质和规格），压缩比（展开长:压缩长）约为5:1~10:1。工程经验值：安装风琴罩后，有效行程通常比机械行程减少10%~20%。

行程校核示例（行程600mm的模组）：

注：上表为示例数据，实际工程中可通过合理设计风琴罩折数和安装方式，将占用控制在行程的10%~20%以内。但无论如何，有效行程必然小于机械行程。

选型处理建议：

• 选型预留：需求行程 + 风琴罩两端占用，再选标准行程规格；

• 明确"有效行程"：与供应商约定按"有效行程"验收，而非机械行程；

• 优化风琴罩设计：选折距更密、压缩比更高的风琴罩，减少占用；

• 端部预留空间：模组两端留出风琴罩完全压缩的空间，避免顶到限位。

因此在为带风琴罩的模组选型时，建议先确定需求的有效行程，再据此反推机械行程规格，避免交付后行程不足。

五、Y轴驱动与整机动力配置

5.1 电机安装与法兰开孔

本套模组按客户要求不配套电机，由客户自行搭配伺服或步进电机。盘岩科技只需确认客户选用的电机型号，据此在电机连接法兰上预先开好对应的孔位，确保客户拿到电机后可直接安装，无需二次加工。

龙门式结构中，Y轴作为基础轨道承载X轴横梁和Z轴，对驱动要求较高，Y轴端面预留电机安装位。X轴、Y轴均配置拖链用于运动线缆管理。

5.2 动力配置说明

• 电机：客户自配（本套模组不含电机）；

• 法兰开孔：按客户电机型号预先开好对应孔位；

• 电机安装：X/Y/Z三轴预留电机安装位；

• 拖链：X轴、Y轴多路拖链，线缆管理；

• 控制系统：客户自配（本套模组不含控制柜）。

六、负载与精度校核

6.1 垂直负载校核

Z轴承受末端执行器及工件的重力负载，需校核是否超过PKH150的垂直负载能力。

垂直负载校核计算：

F_Z = m_end × g × K
其中：
F_Z：Z轴实际需求载荷（N）
m_end：末端执行器+工件质量（kg），本案例按≤53kg
g：重力加速度，9.8 m/s²
K：安全系数，取1.5
F_Z = 53 × 9.8 × 1.5 ≈ 780N ≈ 80kg
PKH150垂直负载能力 = 120kg ≥ 80kg，校核通过（余量33%）。

垂直负载能力120kg，按安全系数1.5计算实际可用约80kg，满足绝大多数点胶、装配、检测、上下料等应用场景的Z轴负载需求。

6.2 水平负载校核

X轴、Y轴承载Z轴模组及末端的组合负载。龙门结构下由双Y轴分担，单轴有效负载远低于PKH150水平负载能力200kg，留有充足安全余量。

6.3 精度与负载校核汇总

PKH150定位精度±0.05mm，三轴联动综合精度取决于各轴精度及结构刚性。龙门式双轴支撑结构有效保证了横梁刚性，配合双导轨导向，三轴联动精度可稳定保持在±0.05mm量级。
