一、产品概述

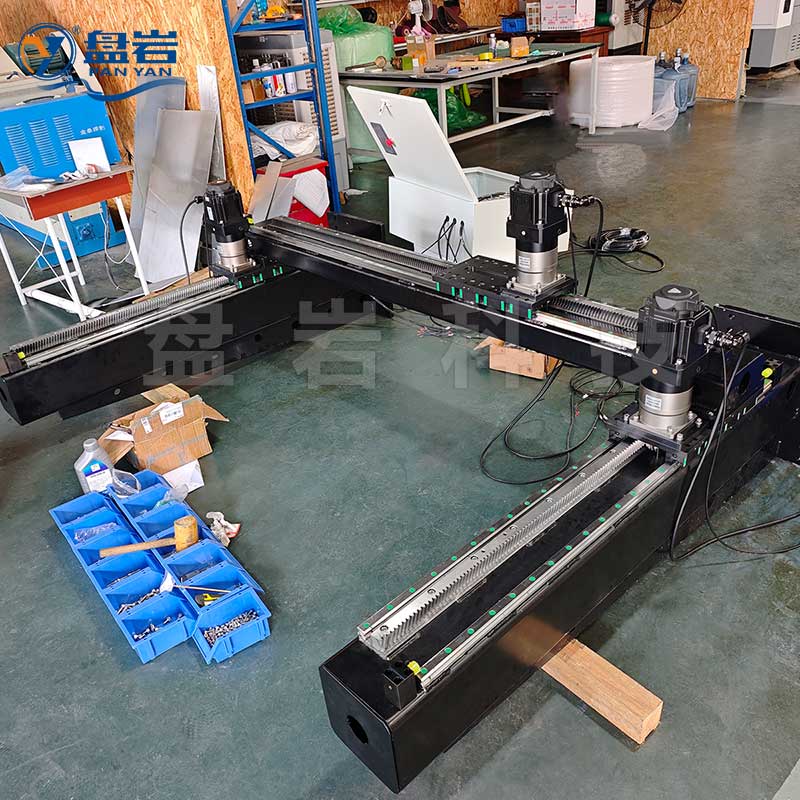

XY龙门式3模齿轮齿条直线模组是成都盘岩科技有限公司针对重载+高精度场景研发的非标定制产品，聚焦解决同步带模组“600kg以上负载打滑、精度随使用衰减”的行业痛点。通过“啮合传动+龙门刚性结构+精准部件匹配”的组合设计，实现“重载不打滑、精准不衰减”的核心价值，是机械加工、物流分拣、机床上下料等场景的“重载精准引擎”。

二、核心优势：四大维度破解重载精度难题

1. 传动系统：3模齿轮齿条，啮合传动零打滑

采用3模高精度齿条（42CrMo合金钢，经淬火+磨齿处理，齿面硬度HRC52-55），齿厚达15mm（较2模齿条厚5mm），啮合面积增加40%，扭矩传递效率高达95%以上。

• 齿条精度达DIN 5级（行业常规为DIN 7级），齿距误差≤0.01mm，配合伺服电机闭环控制，实现重复定位精度±0.01mm（优于同步带模组的±0.2mm）；

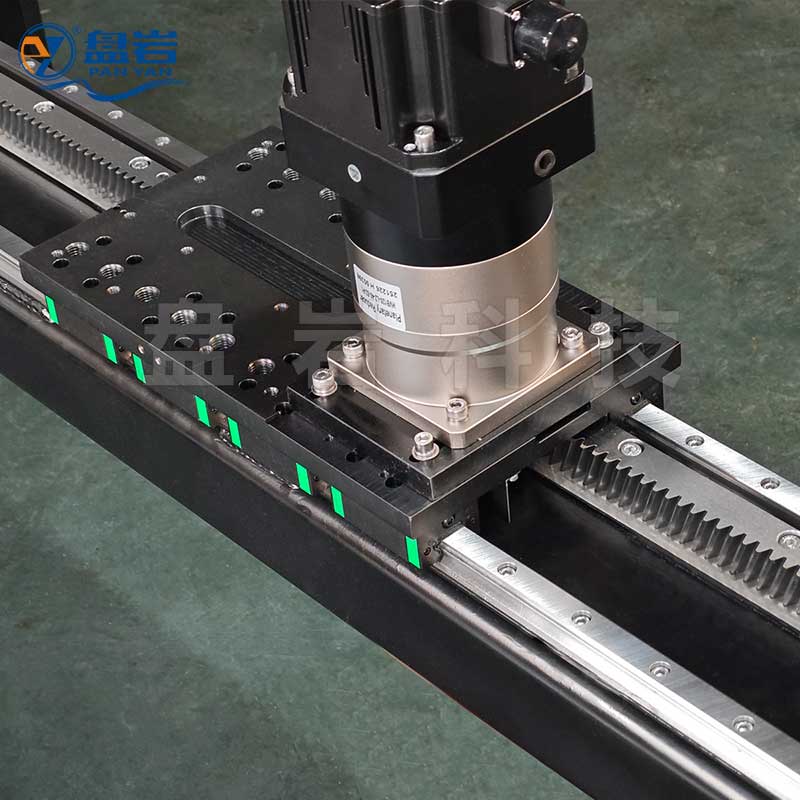

• 600kg负载下，齿轮与齿条“刚性咬合”，彻底杜绝打滑现象（如图1齿条特写，齿面光滑无毛刺，齿厚饱满）。

2. 结构设计：龙门式框架，刚性抗变形

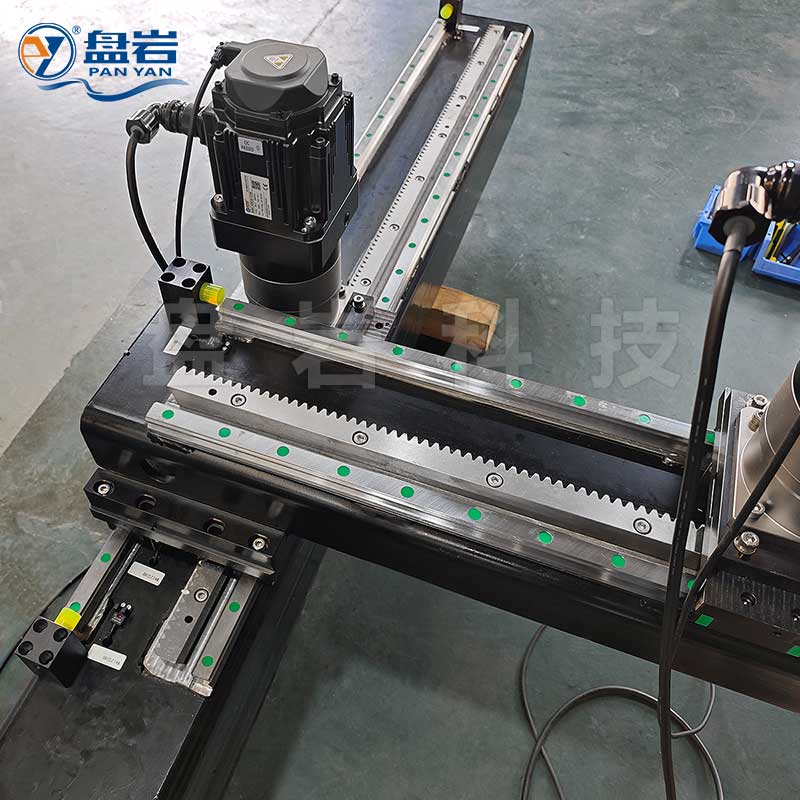

框架采用12mm厚Q345B钢板焊接（比常规厚2mm），经振动时效处理消除焊接应力，立柱与横梁通过M16高强度螺栓+定位销双重固定，抗剪切能力提升40%；底部“井字形”加强筋设计（如图2框架底部细节），将点负载分散为面负载，600kg垂直负载+200kg横向冲击下无变形，确保运行稳定性。

3. 关键部件：黄金匹配，重载下仍稳准

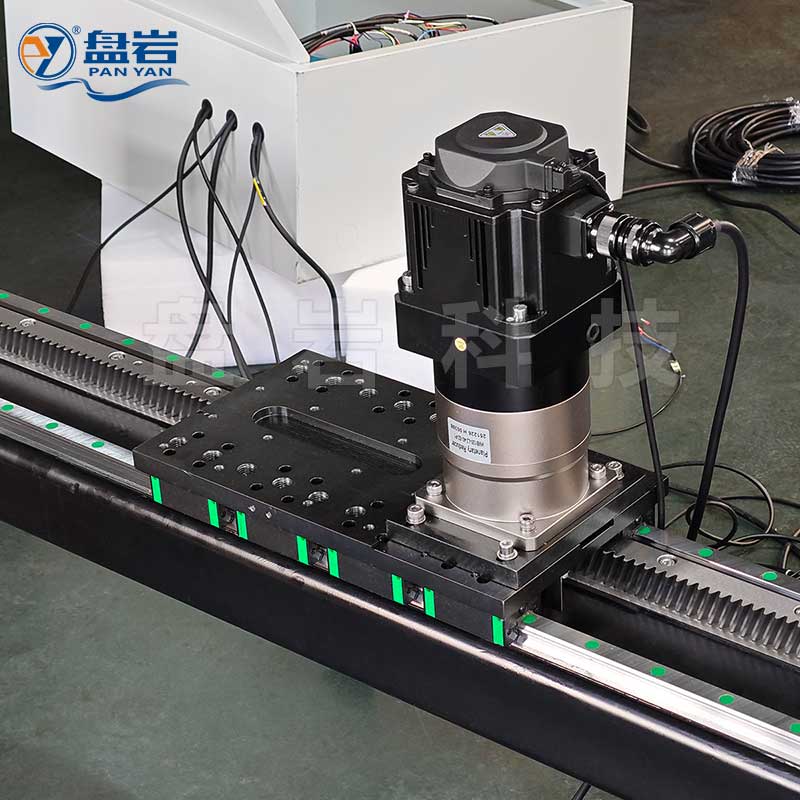

• 动力源：400W大扭矩伺服电机+1:8行星减速机，输出扭矩放大8倍，0.6m/s高速运行下动力充足；

• 导向系统：HIWIN HGR30直线导轨（较HGR25承载高30%），摩擦系数低至0.0015，运行无噪音，寿命长达10年；

• 防护系统：重型尼龙拖链（如图3模组下方拖链），容纳动力线/编码器线，耐100万次往复运动，防切屑、灰尘侵入。

4. 精度保持：长期稳定，无衰减

3模齿条的磨齿精度（DIN 5级）+ 导轨的高刚性，配合伺服闭环控制，实现连续运行1000次误差≤0.012mm，精度长期稳定（同步带模组运行3个月精度衰减至±0.2mm）。

成都盘岩科技有限公司——直线运动控制专家，专注非标直线模组定制10余年，为重载高精度场景提供“参数化解决方案”。

如需定制，欢迎联系我们！

产品详细参数、定制咨询客服：19183992731（同V）
