直线模组四大传动方式详解：丝杆、同步带、齿轮齿条与直线电机的选型指南

一、引言：直线运动模组——自动化产线的"运动关节"

在工业自动化设备中，直线运动模组承担着将旋转电机的动力转化为直线运动的核心功能，是自动化产线的"运动关节"。无论是精密装配、高速搬运、重载输送还是超精密检测，直线模组的性能直接决定整台设备的效率、精度和可靠性。

据GIR (Global Info Research)调研数据，2025年全球精密直线模组市场规模约37.25亿美元，预计2032年达61.57亿美元，复合年增长率7.4%。中国直线模组市场2026年突破210亿元，国产替代率已达67.8%，非标定制订单占比首次超过50%。这一数据表明，中国制造业对直线运动模组的需求正在从"标准品选型"向"非标定制+整机交付"全面升级。

然而，在实际项目中，超过60%的选型失误源于对四种传动方式——丝杆型、同步带型、齿轮齿条型、直线电机型——的技术边界理解不清。本文从传动原理出发，系统拆解四种方式的技术特性、适用边界与选型逻辑，为自动化设备工程师提供可落地的参考框架。

二、四种传动方式核心技术参数对比

选型核心逻辑：没有"最好"的传动方式，只有"最合适"的匹配方案。选型的本质是在精度、负载、行程、速度、成本五个维度之间寻找最优平衡点。

三、丝杆型直线模组：精密定位的基石

3.1 工作原理

丝杆型直线模组的核心传动部件为滚珠丝杆副，由丝杆、滚珠螺母和循环滚珠组成。伺服电机驱动丝杆旋转，滚珠螺母内的循环滚珠在丝杆螺纹滚道中做滚动运动，将旋转运动转化为螺母的直线运动，进而带动滑台沿导轨做往复运动。

与传统的滑动丝杆（梯形丝杆）相比，滚珠丝杆在丝杆与螺母之间引入循环滚珠，将滑动摩擦转化为滚动摩擦，传动效率从30~40%提升至85~95%，且磨损大幅降低。滚珠丝杆的精度等级按JIS标准分为C0~C10级，工业自动化中最常用的是C3（±0.005mm/300mm）、C5（±0.015mm/300mm）和C7（±0.05mm/300mm）三级。

3.2 核心优势与技术局限

优势：

• 高精度：C3级丝杆重复定位精度可达±0.005mm，配合光栅尺全闭环可达±0.001mm级

• 自锁特性：搭配带电磁制动的伺服电机，在垂直（Z轴）应用中具有天然安全优势

• 高刚性：预压螺母可消除反向间隙，轴向刚度可达100~500N/μm

局限：

• 挠度约束：丝杆直径与支撑间距存在匹配关系，行程超过1.5米后丝杆自重产生的下垂量（挠度）可达0.05~0.1mm

• 临界转速约束：长丝杆高速旋转时产生共振，临界转速与丝杆长度的平方成反比，2米以上丝杆速度优势基本丧失

• 成本曲线：行程每增加1米，成本增幅约40~60%

3.3 盘岩科技PKH40丝杆模组非标改装案例

案例编号：PY93317

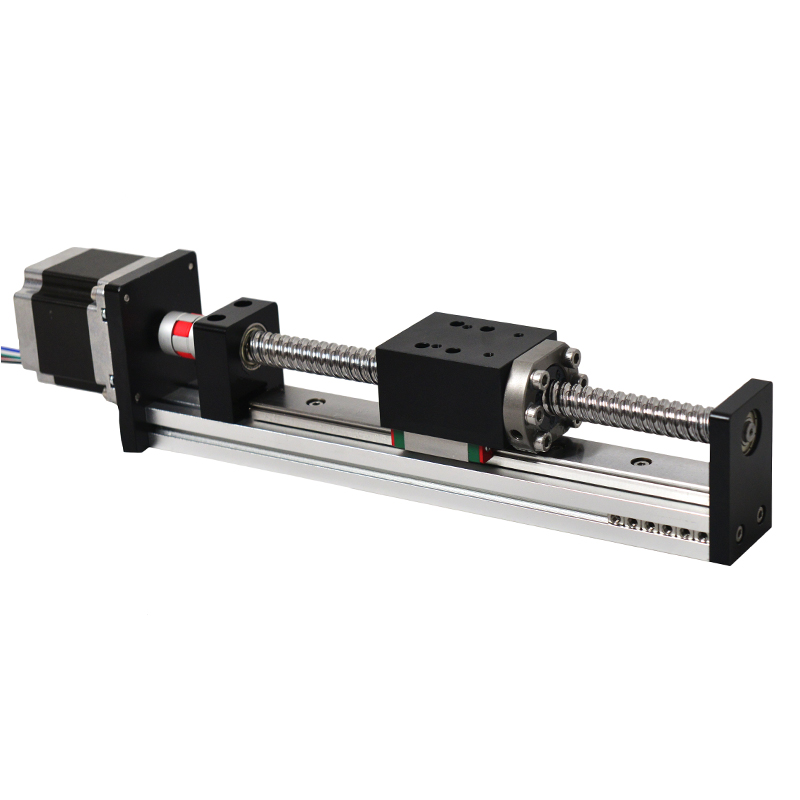

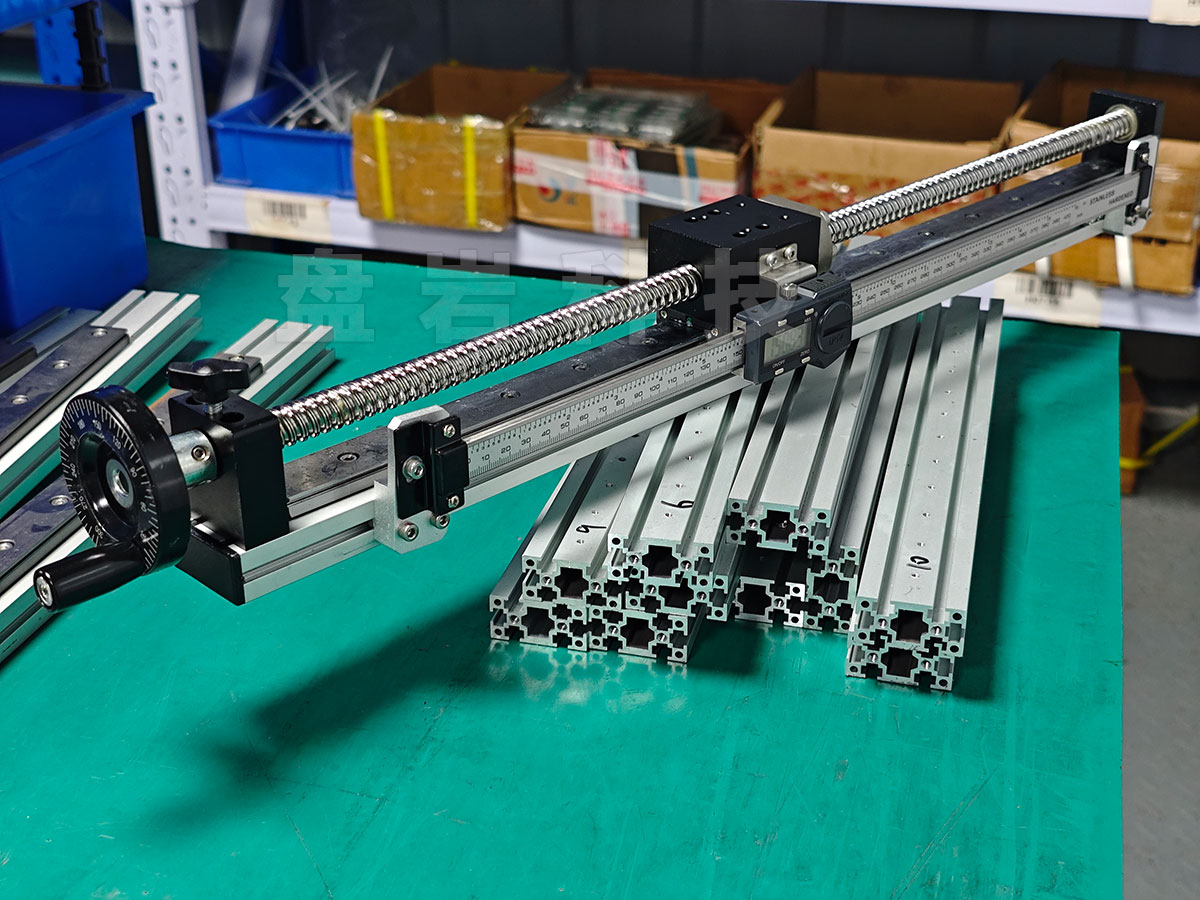

某检测设备厂商需要一款短行程精密定位模组，但标准电动丝杆模组的控制方式与现有手动操作工位不匹配。盘岩科技基于标准PKH40丝杆模组进行非标改装：

• 拆除原配57步进电机，加装手轮组件实现手动驱动

• 加装数显标尺（分辨率0.01mm），实现位置实时显示

• 保留C7级滚珠丝杆（导程5mm），精度±0.05mm

• 适配水平负载≤25kg

PKH40核心参数：速度≤350mm/s，定位精度±0.05mm（C7级），水平负载≤25kg/垂直负载≤15kg，行程范围50~1000mm。可升级C5/C3研磨级丝杆实现更高精度。

该案例展示了丝杆模组的非标改装灵活性——从电动驱动改为手动操作并加装数显，8个工作日交付，总价约1000+元。了解更多丝杆模组产品信息可查看盘岩科技丝杆模组产品页。

3.4 适用场景

行程≤1.5m、精度要求±0.005~0.05mm的精密场景：精密装配、检测定位、微调平台、实验室设备、Z轴升降等。

四、同步带型直线模组：高速轻载的性价比方案

4.1 工作原理

同步带型直线模组的核心传动部件为同步带（齿形带）与同步带轮。伺服电机驱动主动同步带轮旋转，同步带内侧的等距齿与带轮的齿槽精密啮合，将旋转运动转化为同步带的直线运动，固定在同步带上的滑台随之做往复运动。

同步带一般由聚氨酯（PU）或氯丁橡胶基体加钢丝/芳纶纤维骨架层构成，兼具柔韧性和抗拉强度。带齿齿形主要有梯形齿（HTD）和圆弧齿（STD）两种，圆弧齿的应力分布更均匀，承载能力优于梯形齿。

4.2 核心优势与技术局限

优势：

• 高速性能：速度可达3~5m/s，加速度可达10m/s²，仅次于直线电机

• 长行程能力：同步带长度理论上不受限，标准品可覆盖0.5~6m行程

• 低成本：单米成本在四种方式中最低，行程越长成本优势越明显

• 低噪音：运行噪音约55~65dB(A)，低于齿轮齿条模组

局限：

• 负载上限：负载超过80kg后容易出现"爬齿"现象，这是同步带传动方式本身的物理极限

• 带体疲劳：同步带属于消耗件，标准工况下使用寿命约3~5年

• 精度限制：精度通常限制在±0.05~0.2mm级别

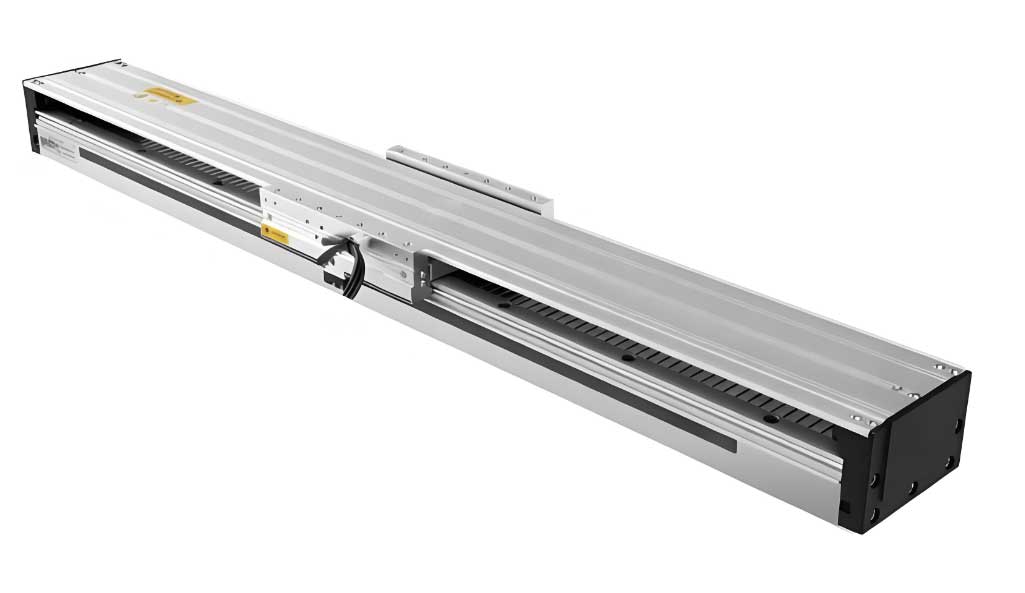

4.3 盘岩科技PCB60同步带模组龙门结构案例

案例编号：PY93315

某自动化设备厂商需要搭建大跨度龙门搬运结构，X轴行程3m、Y轴行程2.2m，负载仅5kg，要求最大运行速度1.6m/s，重复定位精度±0.5mm。

这是一个典型的"大跨度+轻载+高速"场景。盘岩科技的选型逻辑如下：

• 丝杆模组：3米跨度下挠度无法解决，且成本过高

• 齿轮齿条模组：性能过剩（5kg负载远低于齿轮齿条的经济负载区间），成本不划算

• 同步带模组：速度、行程、成本完美匹配

最终方案选用标准款PCB60同步带模组搭建龙门结构：X轴双同步带模组并联（3m行程）提升龙门刚性，Y轴单同步带模组（2.2m行程），负载5kg（模组最大负载25kg，裕量充足），速度配置1.6m/s（模组最高速度3m/s）。整机交付含控制柜+运动程序+铝型架。

12个工作日交付，总价约3.2万元，精度实测±0.3mm（优于客户要求±0.5mm）。盘岩科技同步带模组产品系列可覆盖多种行程和负载需求。

4.4 适用场景

行程>1.5m、负载<80kg、精度要求±0.05~0.2mm的场景：高速搬运、物流分拣、龙门结构、喷涂线、包装线等。

五、齿轮齿条型直线模组：重载长行程的硬核方案

5.1 工作原理

齿轮齿条型直线模组的核心传动部件为齿轮与齿条。伺服电机经行星减速机放大扭矩后驱动齿轮旋转，齿轮的齿与固定在底座上的齿条的齿形成钢对钢硬啮合，齿轮在齿条上"爬行"，从而带动滑台沿导轨做直线运动。

齿条一般由优质合金钢（如20CrMnTi、42CrMo）经铣齿加工后高频淬火或渗碳淬火制成，齿面硬度可达HRC45~62。依据GB/Z 10096-2022《齿条精度》标准，齿条的精度等级分为6~9级，法向模数范围1mm~40mm。

5.2 核心优势与技术局限

优势：

• 负载能力强：M3模数齿条的安全负载可达600kg以上，工程应用上限可达2000kg+

• 行程无上限：齿条可多段精密拼接，2.4米行程仅需2~3段标准齿条拼接，加工成本远低于同行程定制长丝杆

• 高刚性：齿轮齿条传动的刚度由齿面接触刚度决定，轴向刚度通常在500~2000N/μm级别

局限：

• 精度中等：通常为±0.02~0.1mm，加装光栅尺全闭环可达±0.005mm

• 需定期润滑：建议每500~1000工作小时加注润滑脂

• 运行噪音：约65~75dB(A)，选用斜齿齿条可降低3~5dB(A)

5.3 盘岩科技Z1200齿轮齿条模组重载定制案例

案例编号：PY71583

西南地区某汽车零部件一级供应商需要为焊接辅助产线配置重载搬运模组——焊接夹具（含工件）总重230kg，2.4m行程往复搬运，节拍≤6秒，重复定位精度±0.1mm，需与西门子S7-1200 PLC（Profinet协议）对接。

客户此前已做过两轮尝试：

• 同步带模组方案：试运行3周后出现爬齿现象，定位偏差漂移至±2mm

• 丝杆模组方案：2.4米丝杆超出安全范畴，如果段否决！

盘岩科技在72小时内输出完整方案：

推力验证：F = (8.3 × 10 × 0.9) / 0.03 = 2490N，负载需求约2254N，裕量22%。

交付结果：14个工作日交付，2.5万元（含模组+控制柜+程序），实测精度±0.05mm（超客户要求50%）。

了解更多齿轮齿条模组产品及定制案例，请访问盘岩科技齿轮齿条模组产品页。

5.4 适用场景

负载>100kg、行程>1.5m的重载长行程场景：焊接搬运、重型桁架、激光切割、锂电涂布、CNC上下料、大型压力机等。

六、直线电机型直线模组：极致性能的未来方案

6.1 工作原理

直线电机的工作原理本质上是将旋转电机沿径向展开——传统旋转电机的定子（线圈绕组）被铺展为平板状的初级（定子），转子（永磁体）被铺展为平板状的次级（动子）。通电后，定子产生行波磁场，动子在电磁力作用下沿定子做直线运动，无需任何中间传动机构。

工业自动化中以平板型直线电机最为常见，其定子可拼接延长，行程灵活可调。

6.2 核心优势与技术局限

优势：

• 零传动间隙：无中间传动部件，不存在反向间隙和传动弹性变形

• 超高速度与加速度：速度可达10m/s+，加速度可达30m/s²

• 超高精度：配合0.1μm级光栅尺，重复定位精度可达±0.001mm

• 无接触磨损：动子与定子无机械接触，使用寿命可达8~10年

局限：

• 成本高昂：同规格齿轮齿条模组的3~5倍

• 发热问题：需配置水冷或强制风冷散热系统

• 断电安全性：需配置外部制动器或配重系统

• 安装调试复杂：对安装基座平面度和气隙均匀度要求极高

6.3 适用场景

直线电机模组主要应用于对精度和速度有极致要求的高端制造场景：半导体制造（晶圆搬运、光刻机台）、精密检测（三坐标测量机）、高速贴片机、激光加工、数字印刷等。

选型建议：当精度需求>±0.01mm或速度>3m/s时，直线电机是唯一能满足技术指标的选择。如预算不足以支撑直线电机方案，可考虑齿轮齿条模组加光栅尺全闭环的折中方案。

七、选型决策框架：四步锁定最优方案

第一步：确定精度需求

• 精度±0.01mm以内 → 丝杆模组或直线电机

• 精度±0.02~0.1mm → 齿轮齿条模组

• 精度±0.05~0.2mm → 同步带模组

第二步：确定负载和行程

• 负载<80kg，行程>1.5m → 同步带模组

• 负载>100kg，行程>1.5m → 齿轮齿条模组

• 负载<500kg，行程<1.5m → 丝杆模组

第三步：确定速度需求

• 速度>3m/s或加速度>10m/s² → 直线电机

• 速度1~3m/s → 同步带或齿轮齿条

• 速度<1m/s → 丝杆模组

第四步：综合评估成本

• 预算充足且极致性能需求 → 直线电机

• 预算有限且长行程 → 同步带或齿轮齿条

• 预算有限且短行程高精度 → 丝杆模组

选型决策表

八、盘岩科技：全链路直线运动模组定制服务

盘岩科技深耕直线运动模组领域多年，累计完成500+非标定制项目，是国内少数具备"模组+控制柜+程序"全链路整机交付能力的源头工厂。

我们的核心能力

自主加工能力：齿条铣齿、底座焊接/精加工、装配调试全流程自主完成，不依赖外协，排产周期可控。

标准化设计库：基于500+项目沉淀的标准零部件库和参数化3D模型库，新方案设计效率提升60%。

全链路交付：模组+控制柜+程序一站式交付，一个窗口对接所有问题，综合成本比分拆采购降低30~40%，交付周期缩短50%以上。

近期交付案例汇总

服务流程

需求确认→方案设计→零部件加工→精密装配→整机调试→出厂检测→打包发货，标准周期15~25个工作日，支持单台起订。

如您正在为自动化产线的直线运动方案选型，欢迎联系盘岩科技技术团队获取基于具体工况的技术方案和受力分析报告。

九、总结

直线模组的四种传动方式各有不可替代的技术主场：

• 丝杆型：精密定位的基石，精度±0.005~0.05mm，行程≤1.5m

• 同步带型：高速轻载的性价比之王，速度0~5m/s，负载≤80kg

• 齿轮齿条型：重载长程的硬核方案，负载≤2000kg+，行程无上限

• 直线电机型：极致性能的未来之选，精度±0.001mm级，速度10m/s+

选型没有标准答案，只有基于具体工况参数的系统匹配。建议从精度、负载、行程、速度、成本五个维度系统评估，优先与具备自主加工能力和全链路交付能力的源头厂商沟通。
