丝杆模组运行异响的10大原因及排查方法｜工程师必收藏的现场排查手册

异响不处理，修一次贵10倍

做自动化设备的工程师都清楚，丝杆模组一旦出现异响，基本不是"小问题"。

盘岩科技服务过全国上千家企业的现场数据很直接：

80%的异响集中在润滑、安装、磨损三大类。 按正确流程排查，绝大多数现场就能解决，根本不用换件。但如果误判——比如把磨损声当缺油只加了脂，可能几小时内丝杆就废了。

这篇文章把10大异响根源全部拆透：

典型声响 → 产生机理 → 现场排查 → 解决方案 → 预防措施

建议自动化工程师直接存手机，出问题对着查。

第一步：30秒快速定性——先搞清是哪一类

动手拆之前，两个动作缩小一半范围：

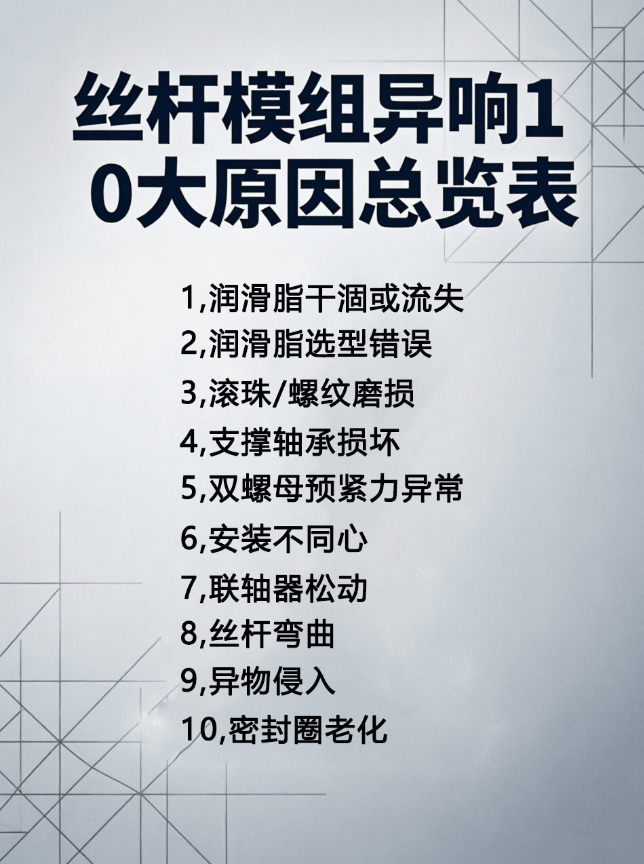

10大异响原因逐一拆解

原因1：润滑脂干涸或流失（占比约40%，第一大因）

你听到的声音：高频尖锐"吱吱"声，像金属直接摩擦，低速时最明显。

为什么会这样：

滚珠丝杆螺母内部，滚珠在螺纹滚道中高速滚动，正常靠油膜完全隔离金属接触。润滑脂一旦干涸或流失，滚珠与滚道直接干摩擦，声音立刻就来了。

常见原因：高温蒸发、密封老化、长期未保养。

现场怎么查：

1. 拆开螺母端盖（保持清洁）

2. 看滚珠表面：正常是暗色油膜覆盖；如果呈金属光泽，说明已干摩擦

3. 摸滚道：正常滑腻；干涩粗糙就是缺油

4. 检查密封圈是否硬化开裂

怎么解决：

• 煤油彻底清洗滚道和滚珠，吹干

• 重新涂抹锂基润滑脂（推荐NLGI 2号，工作温度-20℃~120℃）

• 脂量控制在滚道空间的1/3~1/2，切忌过量（过量反而升温）

• 更换老化密封圈

预防周期参考：

 📌 盘岩科技在给全国客户做整机方案时，会根据实际工况直接匹配润滑方案，丝杆模组、同步带模组、齿轮齿条模组都有配套维护手册，非标十字滑台、悬臂滑台、龙门滑台也一样，省去客户自己摸索的成本。

原因2：润滑脂选型错误（占比约15%）

你听到的声音：高速运行"嗡嗡"声+异常发热，外壳烫手，温度可达80℃以上。

为什么会这样：

怎么解决：

 ⚠️ 不同品牌油脂不要混用，即使都是锂基脂，添加剂体系可能不兼容。盘岩科技的同步带模组和齿轮齿条模组出厂时已预装适配油脂，客户到手即用。

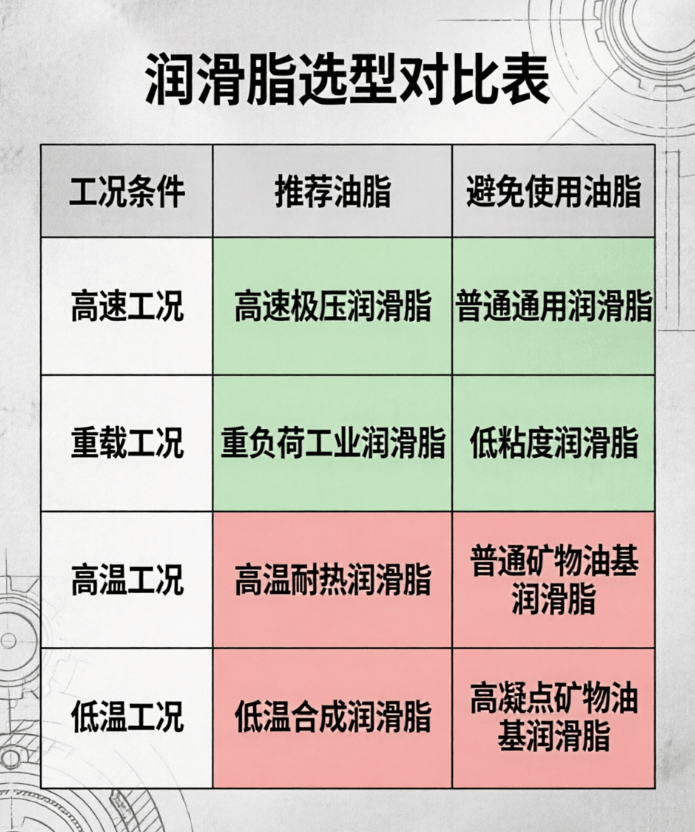

润滑脂选型对比表 编辑

原因3：滚珠/螺纹磨损（占比约15%，最危险的信号）

你听到的声音：周期性"咔哒"声，每转一圈出现一次或多次，负载越大越明显，精度同步下降。

为什么危险：

这是丝杆寿命末期的典型信号。滚珠或滚道出现点蚀、剥落后，金属微粒在滚道内循环研磨，像砂纸一样加速破坏——每多运行一小时，修复成本翻倍。

现场怎么查：

• 百分表测轴向背隙：

• C3级标准 <0.03mm

• C5级标准 <0.05mm

• >0.05mm必须处理

• 拆开螺母看滚珠表面：有麻点、压痕、变色就是磨损

• 手动盘动感受是否有卡滞点

怎么解决：

 ⚠️   滚珠丝杆是配对研磨件，严禁只换螺母不换丝杆，或只换滚珠。

• 背隙0.03~0.05mm：可调双螺母预紧力

• 背隙>0.05mm或有可见损伤：成套更换丝杆+螺母

 📌 很多企业自己采购丝杆模组，中间商层层加价，成本虚高30%~50%。盘岩科技无中间商，丝杆模组出厂价直供，整机能帮企业节省约60%成本。十字滑台、悬臂滑台、龙门滑台等非标定制也是一样，同样预算在盘岩能拿到更高配置。

原因4：支撑轴承损坏（占比约8%）

你听到的声音：低频"咚…咚…咚…"规律性敲击，转速越高频率越快，摸轴承座明显振动。

现场怎么查：

1. 断电手动盘动丝杆，感受阻力是否均匀、有无卡滞

2. 听诊器或长螺丝刀抵住轴承座听声

3. 测量游隙：径向>0.01mm或轴向>0.02mm即超差

怎么解决：

• 更换同型号高精度角接触球轴承（推荐P4级，C3游隙）

• 推荐品牌：NSK、NTN、THK、SKF

• 盘岩科技的齿轮齿条模组全部标配P4级轴承，出厂前逐件检测游隙，到手免检。

原因5：双螺母预紧力异常（占比约7%）

怎么解决：

 📌 盘岩科技的非标十字滑台、悬臂滑台出厂时双螺母预紧力已调至最佳窗口，客户拿到手不用二次调整。

原因6：安装不同心（占比约5%，最容易被忽视）

你听到的声音：低频抖动+异响，全行程都有，特定位置加剧，整机有"颤动感"。

为什么容易被忽视：

很多工程师一听异响就去换轴承、加油脂，结果问题依旧——根源在安装。丝杆轴线与导轨不平行、联轴器不同心、底座平面度超差，导致丝杆持续受径向力。

现场怎么查：

• 千分表测丝杆全长径向跳动：

• 精密级 <0.02mm；普通级 <0.05mm

• >0.05mm就是安装问题

• 百分表打联轴器同轴度：径向偏差<0.03mm

• 精密水平仪测底座平面度：误差<0.02mm

怎么解决：

• 重新校正支撑座

• 换弹性联轴器（梅花/膜片）补偿偏差

• 底座加垫片调平面度

 ⚠️   核心原则：再好的C3级丝杆，安装底座平面度误差超过0.1mm，实际精度也只有C10级水平。安装精度决定性能上限。

 📌 这也是盘岩科技坚持做"整机定制"的原因——模组+控制柜+程序+铝型架，一站式交付。客户拿到手出厂前就把安装精度调到位，直接上机运行，省去现场调试的时间和人力。做非标龙门滑台、十字滑台更是如此。

原因7：联轴器松动（占比约3%）

你听到的声音：间歇性"噔…噔…噔…"撞击声，启停时最明显，匀速段可能消失。

现场怎么查：

1. 断电后手动转联轴器，感受有无间隙

2. 检查锁紧螺丝是否松脱（扭力扳手验证，M5螺丝8~12N·m）

3. 检查键槽磨损（配合间隙>0.05mm即超差）

怎么解决：

• 重新锁紧+涂螺纹防松胶（乐泰243）

• 键槽磨损严重则换联轴器

 📌 盘岩科技整机方案中，联轴器选型和锁紧扭矩已在程序中固化，客户不用自己操心这些细节。

原因8：丝杆弯曲（占比约2%）

你听到的声音：特定转速段剧烈"嗡——"异响+振动，转速变化时声音忽大忽小。

现场怎么查：

拆下丝杆放V型块上，千分表测全长跳动：

原因9：异物侵入（占比约3%）

你听到的声音：不规律"嘎吱…嘎吱…"卡顿+摩擦，可能突然卡死，精度突变。

现场怎么查：

1. 拆开螺母端盖检查滚道和滚珠间有无异物

2. 检查刮屑板是否完好

3. 检查防护罩有无破损

怎么解决：

• 煤油彻底清洗滚道和滚珠

• 更换受损滚珠

• 换刮屑板+密封圈

• 修复防护罩

 ⚠️ 清洗后必须彻底吹干再装回，残留煤油会冲掉润滑脂。

 📌 盘岩科技的同步带模组和齿轮齿条模组出厂标配不锈钢刮屑板+聚氨酯密封圈，防护等级比普通橡胶件高一个档次，适合粉尘较大的工况环境。

原因10：密封圈老化（占比约2%）

你听到的声音：间歇异响+精度逐渐下降，初期不明显，后期越来越频繁。

为什么是"慢性杀手"：

密封圈老化→硬化/开裂/脱落→油脂流失+异物进入→慢慢引发原因1（缺油）和原因9（进异物）→最终导致磨损。

现场怎么查：

取出密封圈，指甲按压无弹性即老化；检查有无裂纹、缺口。

怎么解决：

• 更换同规格密封圈

• 推荐聚氨酯材质，耐磨性是橡胶的2~3倍

 📌 盘岩科技全线模组已升级为聚氨酯密封圈，客户反馈使用寿命比橡胶件长2~3倍，维护频率降低一半。

现场排查总流程图

1发现异响

2 │

3 ├─ 断电立即消失 → 电磁类（查驱动器/电机）

4 │

5 └─ 断电逐渐衰减 → 机械类

6 │

7 ├─ 高频"吱吱" → 润滑问题（原因1、2）→ 清洗+换脂+换密封

8 │

9 ├─ 周期"咔哒" → 磨损问题（原因3、4、5）→ 测背隙→换件/调预紧

10 │

11 ├─ 低频抖动 → 安装问题（原因6、7）→ 测同心度→校正安装

12 │

13 ├─ 特定转速"嗡嗡" → 共振/弯曲（原因8）→ 测跳动→校直或换

14 │

15 └─ 不规律"嘎吱" → 异物/密封（原因9、10）→ 拆检→清洗+换件

16

异响排查三条铁律
