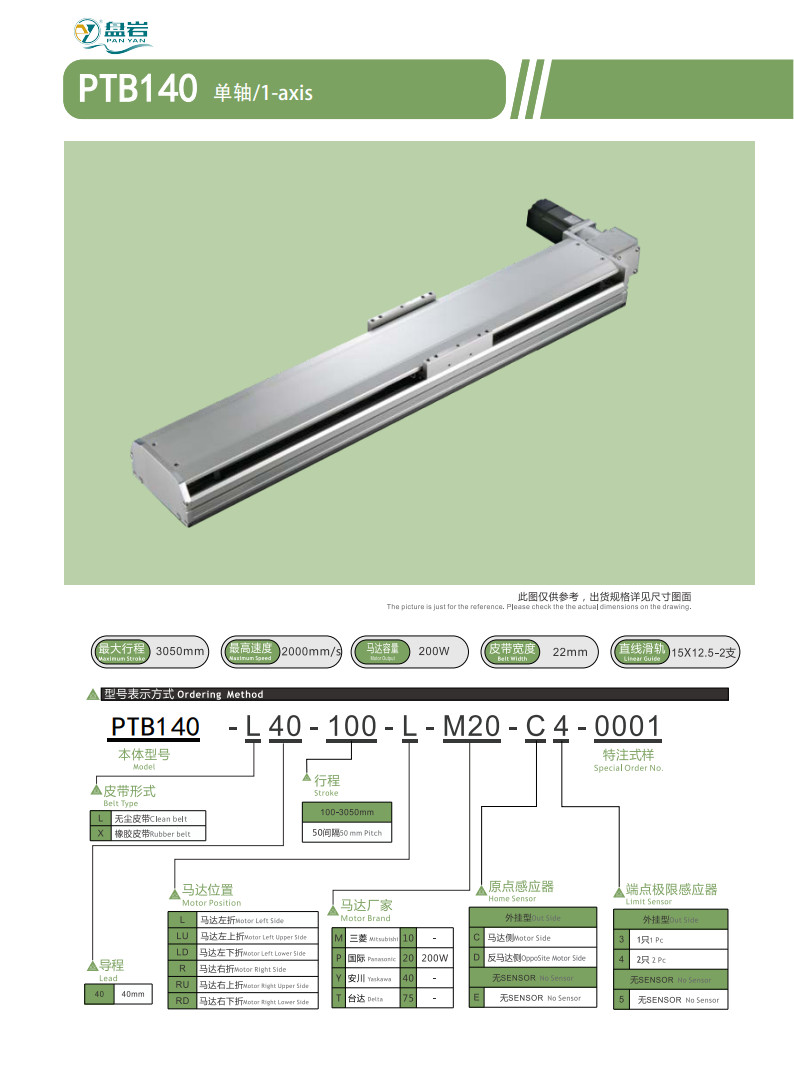

盘岩PTB140盖板式同步带模组（直线模组），面向中载、高速、洁净工况设计的紧凑型直线传动单元。本体宽140mm，行程100~3050mm（每50mm一档），水平负载≤25kg，最高速度2000mm/s，重复定位精度±0.04mm。采用高刚性直线滑轨与22mm宽同步带传动，AC伺服马达（200W）驱动，额定推力100N；一体化盖板防护，防尘防异物。可单轴使用，也可组合成多轴滑台、三轴运动平台，适用于自动化装配、3C电子、检测、上下料等场景，支持非标定制。成都盘岩科技源头直供，无中间商，帮您节省约60%成本。
PTB140 是盘岩科技推出的盖板式同步带模组，定位中载、高速、洁净自动化场景。它以高刚性直线滑轨承载导向、同步带为传动介质，配合 AC 伺服马达实现平稳精准的直线往复运动；一体化盖板结构有效防尘、防异物，显著降低维护频率、延长传动件寿命。
本体宽度 140mm，标准行程覆盖 100~3050mm（每 50mm 一档），重复定位精度可达 ±0.04mm，在精度、速度与成本之间取得良好平衡，是 3C 电子、自动化装配、检测与上下料产线的理想执行单元。单轴可独立使用，多轴可自由组合，搭建多轴滑台、三轴运动平台或龙门结构。

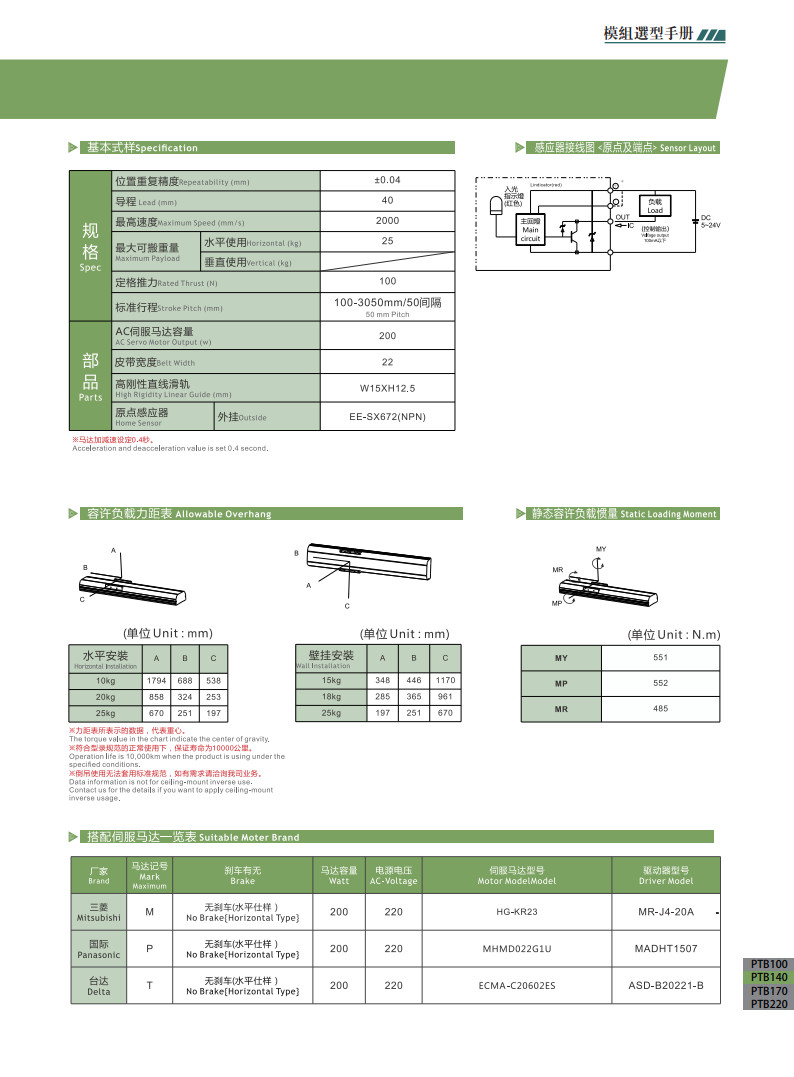

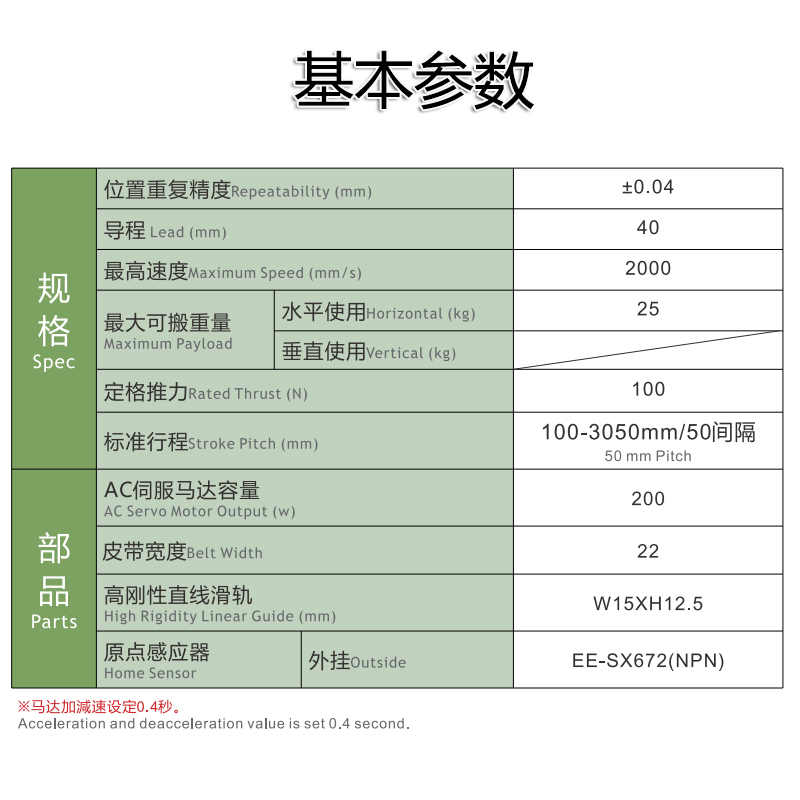

| 项目 | 参数 |
|---|---|
| 产品型号 | PTB 140 |
| 本体宽度 | 140mm |
| 行程范围 | 100~3050mm（每50mm一档） |
| 水平最大负载 | ≤25kg |
| 最高速度 | ≤2000mm/s |
| 重复定位精度 | ±0.04mm |
| 驱动方式 | AC伺服马达（额定容量200W） |
| 马达加减速设定 | 0.4s |
| 额定推力 | 100N |
| 导程 | 40mm |
| 同步带宽度 | 22mm |
| 导轨规格 | 高刚性直线滑轨 W15×H12.5 |
| 原点感应器 | 外挂式 EE-SX672（NPN） |
| 本体材质 | 铝合金 |
| 防护设计 | 一体化盖板 |
高刚性、高精度：搭配高刚性直线滑轨与 ±0.04mm 重复定位精度，运行平稳、定位可靠。
高速中载：最高速度 2000mm/s，配合 200W 伺服马达与 40mm 导程、100N 额定推力，胜任高速往复移载。
盖板防护：一体化盖板设计，防尘防异物，延长导轨与传动件寿命，降低维护成本。
长行程覆盖：标准行程 100~3050mm，可按需延伸定制，覆盖更多自动化应用。
模块化组合：单轴即可使用，也可多轴拼接成 XYZ 三轴运动平台或龙门模组，扩展灵活。
源头直供：成都盘岩科技工厂直供，无中间商环节，性价比高。
自动化装配线体的移载、定位与上下料
3C 电子元件的搬运、点胶、检测
洁净环境下的物料输送与精准对位
多轴滑台、三轴模组、龙门模组等非标运动平台的搭建
实验室、科研设备的直线运动执行机构
PTB140 属同步带模组，优势在高速、轻载、大行程，适合对速度和洁净度要求高的场景。选型时可横向对照：
不确定选型？可提供工况参数，盘岩技术团队免费出具选型与配置方案。
支持非标行程、多轴组合、特殊负载与速度要求的定制设计
可配套控制柜、运动控制程序与安装基座，提供整机定制服务
提供现场安装调试、操作培训与 1 年质保 + 永久技术支持
资质认证：通过 GB/T 19001-2016/ISO 9001:2015 质量管理体系认证（认证范围：非标自动化设备的定制开发，证书编号 11292500066ROS，有效期至 2028 年 12 月 01 日，可在国家认监委官网 www.cnca.gov.cn 查验）。
源头工厂直供：成都盘岩科技自有生产基地，无中间商环节，帮您节省约 60% 采购成本。
全系列产品线：覆盖同步带模组、丝杆模组、齿轮齿条模组、多轴滑台与直线模组全系列，一站式选型更省心。
整机定制能力：不止卖模组，更提供"模组 + 控制柜 + 程序 + 安装基座/铝型架"整机定制，交付即用。
工程与售后：工程师上门安装调试，累计交付项目 5000+，1 年质保 + 永久技术支持。
非标响应快：长行程、重载、多轴组合等非标需求快速出图、快速交付。
