导语：做长幅面光学检测、大型扫描实验的科研实验室，常会遇到一个技术瓶颈：想要十几米连续直线运动，丝杆模组受单根长度限制很难实现；分段拼接滑台，又很难保证全程直线精度，现场安装调试更是费时费力。
近期，盘岩科技完成北京实验室15 米 PCB80 同步带模组项目交付。整套方案包含 15 米长行程同步带模组、大理石基座、电气控制柜以及定制运动控制程序，由我司工程师上门完成现场拼接、安装对位与全行程精度测试，项目顺利验收。
以下图片均为工程师上门安装调试阶段现场实拍：

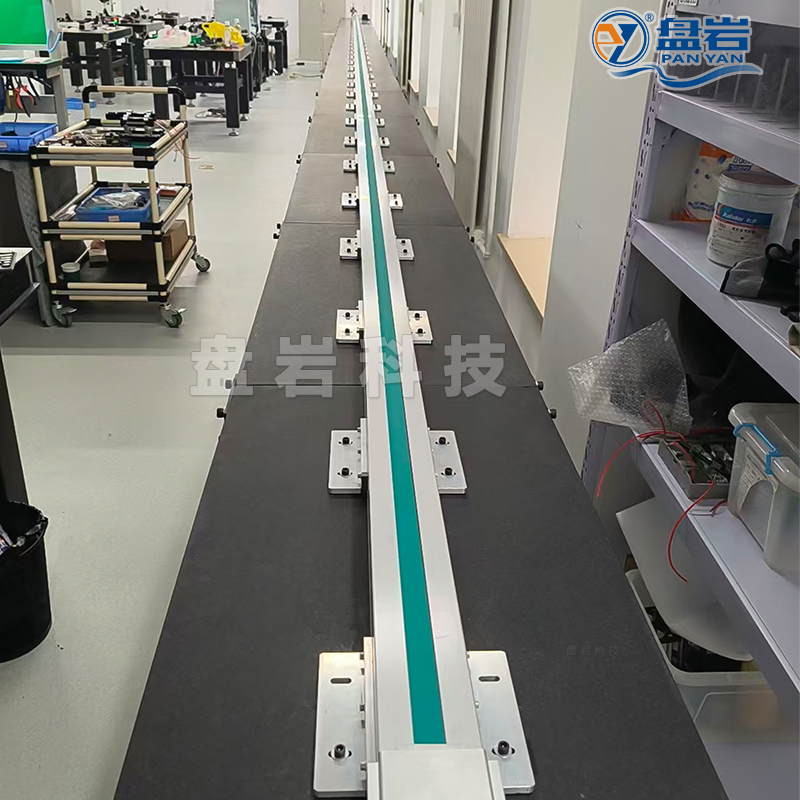

15 米 PCB80 同步带模组全景。整条长行程模组分段拼接，固定在大理石基准平台上，机构贯穿实验室，大理石平台为整套模组提供稳定的安装基准。

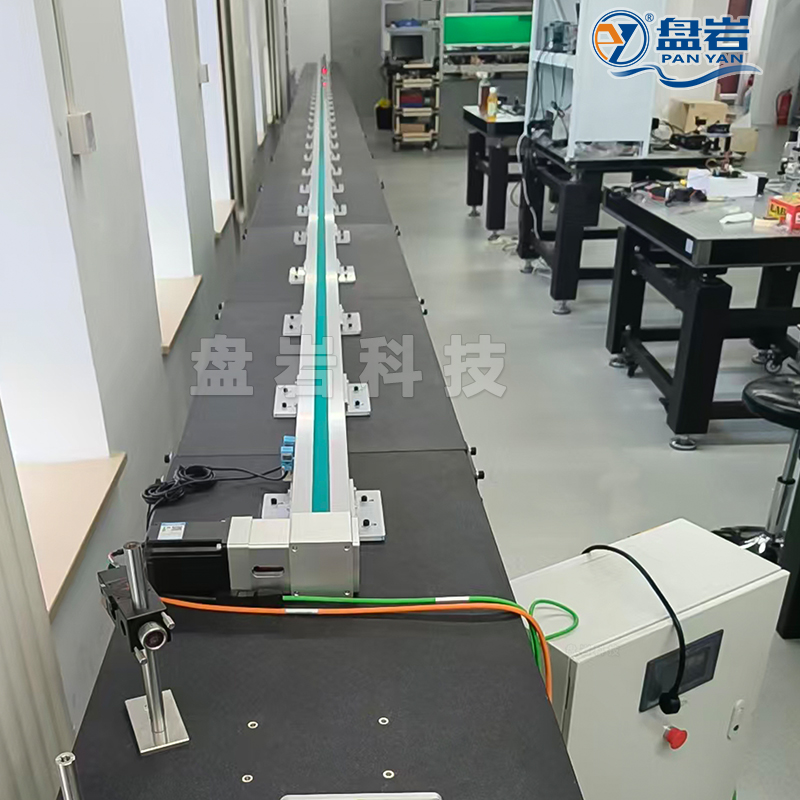

模组伺服驱动端现场。配置伺服动力单元，集成气路、电气线路，同步带传动结构可实现高速、平稳长距离往复运动。

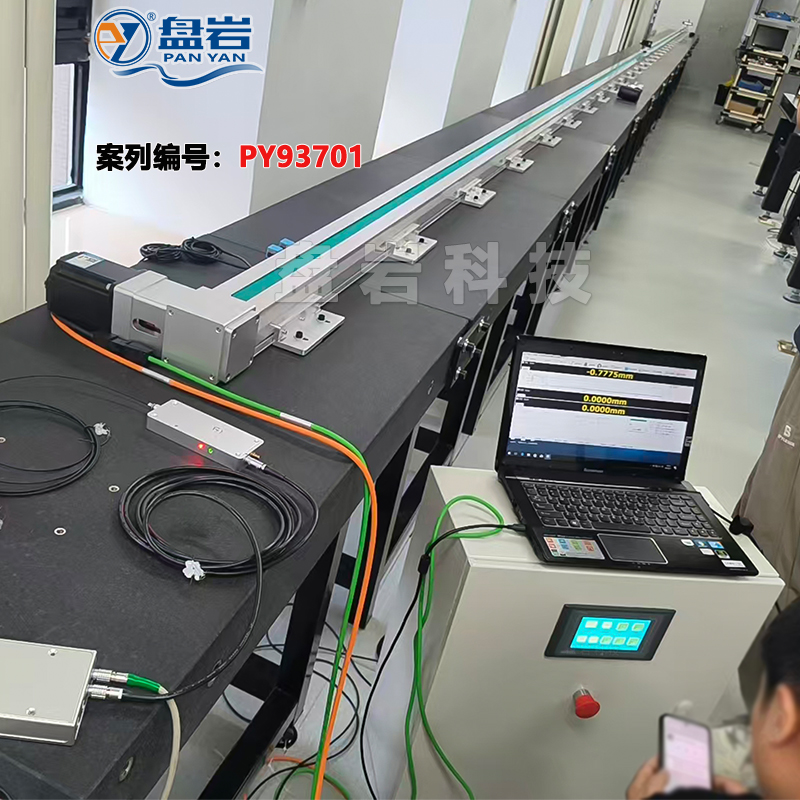

精度校准测试现场。工程师使用上位机软件采集全行程定位数据，对 15 米长模组逐段校准，整定运动参数，验证重复定位精度、直线度指标，满足实验室精密实验使用要求。
15 米连续超长行程：要求全程连续运动，不可拆分为短行程使用，长距离工况下必须稳定保障运动直线度；
科研环境低形变要求：实验室存在温度波动，底座材料必须具备低热变形特性，避免温度变化影响检测精度；
一站式交付需求：客户需要整套可直接使用的系统，不想单独采购模组、电控，再自行开发调试程序。
结合客户实验室使用场景，我们选用PCB80 同步带直线模组作为核心运动单元，搭配大理石基座搭建整套系统：
✅ PCB80 同步带模组：铝型材主体结构，同步带传动，支持分段拼接实现超长行程。对比丝杆模组，同步带模组更适配十几米级长行程场景，运行速度快，在中轻载工况下稳定性强，是长幅面扫描、光学检测的优选方案。
✅ 大理石基座：大理石热膨胀系数极低，刚性强，受温度变化产生的形变量小。作为整套模组的安装基准，最大程度保障 15 米全程运动的直线精度。
✅ 配套控制柜 + 定制运动程序：电控系统和运动程序按需开发，设备交付后可直接投入实验使用，真正实现交钥匙工程。
✅ 上门安装调试服务：超长模组现场拼接工艺门槛高，盘岩工程师亲临现场，完成模组拼接、对位校准、全行程精度检测调试，免去客户自行组装调试的工作量。
作为通过 ISO9001 认证的非标自动化设备厂商，盘岩科技专注直线运动机构研发生产，可承接各类直线滑台定制项目：
🔹 一站式交钥匙服务：模组本体、基座、电控、程序一体化定制交付；
🔹 上门现场安装调试：长行程、多轴龙门项目支持工程师上门施工校准；
🔹 产品覆盖广：同步带模组、丝杆模组、齿轮齿条模组及其组合三轴 / 龙门多轴滑台均可按需定制，行程、负载、安装方式灵活调整；
🔹 严格品质管控：全流程生产检验，出厂前预调试，降低现场落地风险。
免费热线：19183992731
本文由成都盘岩科技有限公司技术团队原创，欢迎转载，请注明出处。
