在自动化技术迅速发展的当下，龙门模组（Gantry Module）作为一种集成化、高精度的机械运动系统，已成为现代工业生产、科研实验等众多领域中不可或缺的关键设备。它以其独特的结构设计、卓越的性能表现和广泛的应用适应性，为各类自动化任务提供了高效、稳定的运动控制解决方案。

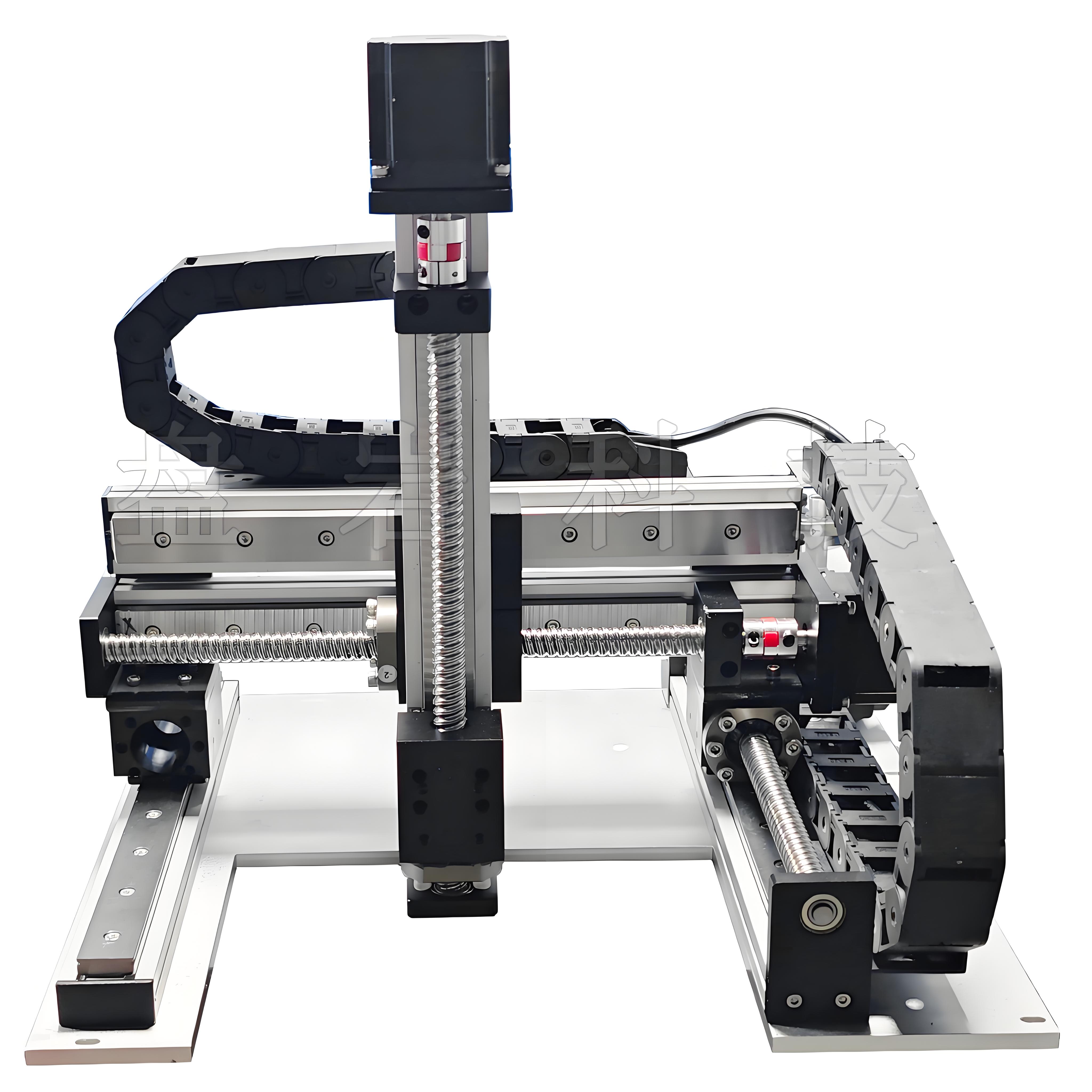

龙门模组主要由龙门框架、X轴组件、Y轴组件、Z轴组件（部分应用场景配备）、驱动系统、导向装置以及控制系统等部分构成。
龙门框架：作为整个模组的支撑基础，通常采用高强度铝合金或钢材制造。其结构形式多为矩形框架，具备出色的刚性和稳定性，能够有效抵抗外部载荷和运动过程中产生的变形，为各轴的运动提供可靠的支撑平台。
X轴与Y轴组件：X轴一般安装在龙门框架的横梁上，负责实现水平方向的横向运动；Y轴则安装在龙门框架的底座或立柱上，完成水平方向的纵向运动。这两个轴的协同工作，使得模组能够在水平面内实现大范围的运动覆盖。

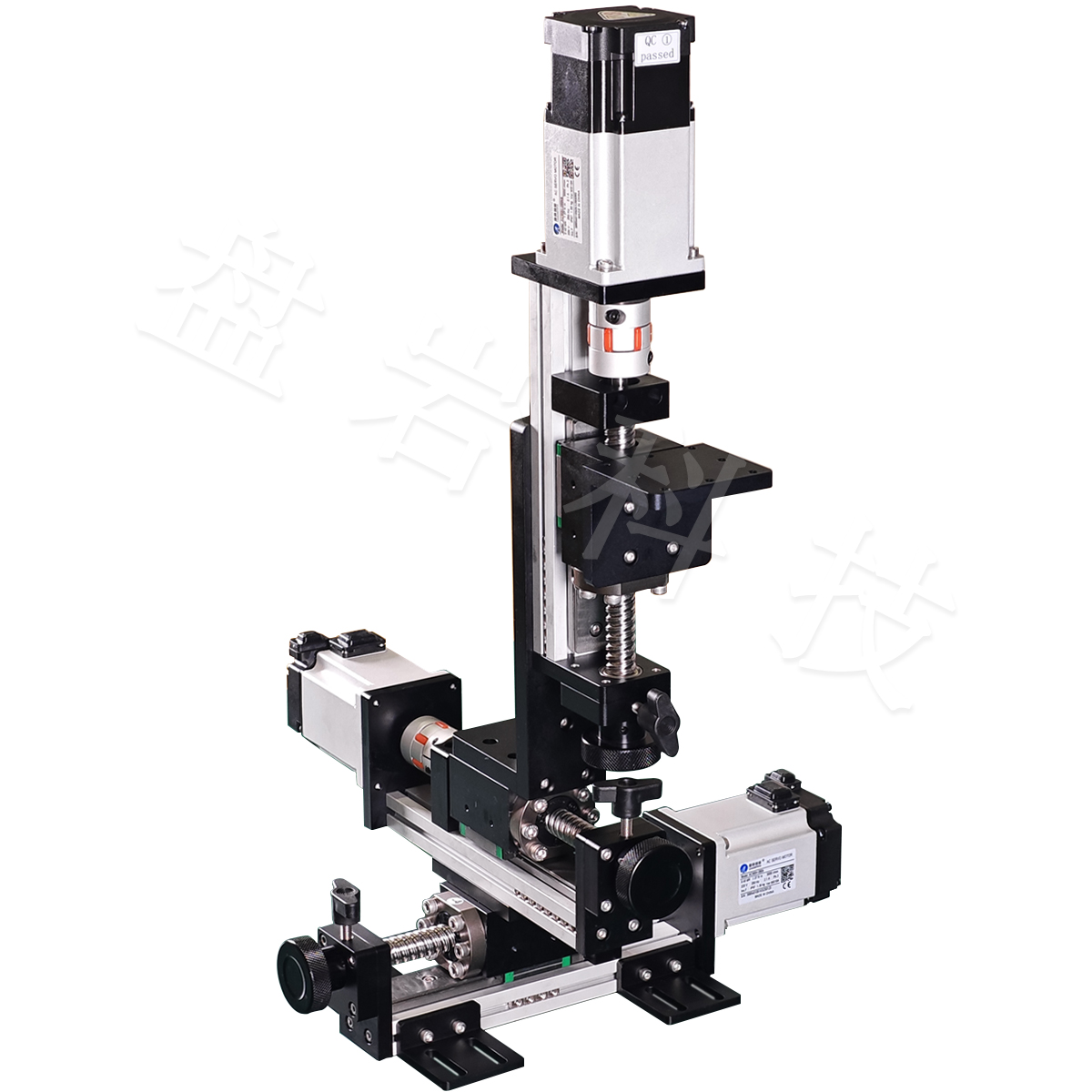

Z轴组件（若有）：在一些需要垂直方向运动的应用中，Z轴会安装在X轴或Y轴的滑台上。Z轴的存在进一步扩展了模组的运动维度，使其能够在三维空间内实现复杂的运动轨迹控制。
驱动系统：常见的驱动方式包括伺服电机驱动和步进电机驱动。伺服电机具有高精度、高响应速度和良好的动态性能，适用于对运动控制要求较高的场合；步进电机则以其成本较低、控制简单等优势，在一些对精度要求不苛刻的应用中得到广泛应用。驱动系统通过传动机构（如丝杆、同步带等）将电机的旋转运动转化为直线运动，驱动各轴的滑台移动。
导向装置：为了保证滑台在运动过程中的直线度和精度，导向装置起着至关重要的作用。直线导轨是常用的导向元件，它具有高精度、低摩擦、高刚性等特点，能够确保滑台平稳、准确地运动。
控制系统：作为龙门模组的“指挥中心”，控制系统负责接收和处理外部指令，控制各轴电机的运动参数（如速度、加速度、位移等），实现对模组运动的精确控制。现代的龙门模组控制系统通常采用先进的运动控制算法和可编程逻辑控制器（PLC）或工业计算机，具备友好的人机界面和强大的编程功能，方便用户进行操作和参数设置。
龙门模组的工作原理基于坐标系控制和多轴协同运动。用户通过控制系统设定目标位置坐标（X、Y、Z值，若配备Z轴），控制系统根据预设的运动算法，将目标位置分解为各轴的独立运动指令。各轴的驱动系统接收到指令后，驱动电机按照指定的速度、加速度和位移进行运动，通过传动机构带动滑台沿着导向装置移动。在运动过程中，控制系统实时监测各轴的位置反馈信号（通常由编码器提供），与目标位置进行对比，根据偏差值实时调整电机的运动参数，实现闭环控制，确保滑台能够准确、稳定地到达目标位置。通过这种多轴协同运动的方式，龙门模组能够在工作空间内实现复杂的直线、曲线运动轨迹，满足不同应用场景的需求。
高精度定位：得益于先进的驱动系统、高精度的导向装置和闭环控制技术，龙门模组能够实现微米级甚至更高精度的定位，满足精密制造、科研实验等领域对高精度运动控制的要求。
大行程范围：其独特的龙门结构设计，使得模组在水平方向上能够覆盖较大的行程范围，适用于需要大尺寸工作空间的场合，如大型板材加工、自动化仓储等。
高负载能力：坚固的龙门框架和优化的结构设计，赋予了龙门模组较强的负载能力，能够承载较重的执行机构和工件，满足不同负载条件下的运动需求。
高稳定性与可靠性：在长时间运行过程中，龙门模组能够保持稳定的运动性能，减少因振动、变形等因素导致的误差和故障。其可靠的机械结构和优质的零部件选型，确保了模组在恶劣工作环境下的长期稳定运行。
灵活的编程与控制：配备功能强大的控制系统，用户可以根据具体需求灵活编程运动轨迹和工艺参数，实现多样化的自动化任务。同时，支持与上位机或其他自动化设备的通信和协同工作，便于构建复杂的自动化生产线。
机械加工：在数控加工中心、雕刻机等设备中，龙门模组为刀具提供了精确的三维运动控制，能够完成复杂零件的铣削、钻孔、切割等加工操作，提高加工精度和效率。
电子制造：用于电路板组装、芯片封装等工艺，实现对电子元件的高精度放置和焊接，确保电子产品的质量和可靠性。
物流与仓储：在自动化立体仓库中，龙门模组作为堆垛机的核心运动部件，负责货物的存取和搬运，提高仓储空间利用率和货物管理效率。
科研实验：在物理实验、材料测试等领域，龙门模组可用于搭建实验平台，实现对实验样品的精确移动和定位，为科研工作提供可靠的运动控制支持。
随着工业4.0和智能制造的推进，龙门模组将不断向智能化、网络化、高精度和高速度方向发展。一方面，与人工智能、机器视觉等技术的融合将使龙门模组具备更智能的感知和决策能力，实现自适应控制和自动化检测；另一方面，新材料、新工艺的应用将进一步提升模组的性能和可靠性，降低成本，拓展其应用领域。
龙门模组作为自动化精密操作的支柱架构，以其卓越的性能和广泛的应用前景，在推动工业自动化和智能制造发展进程中发挥着重要作用。如需深入了解龙门模组的详细信息和应用解决方案，盘岩科技企业官网（http://www.cdpanyan.com）获取专业资料和技术支持。
