在自动化生产与精密制造的广阔领域中，XYZ三轴模组作为实现三维空间内精确运动控制的关键组件，正发挥着日益重要的作用。它凭借精准的定位、灵活的运动轨迹规划以及高效的执行能力，广泛应用于电子制造、机械加工、医疗设备、物流仓储等众多行业，成为推动现代工业自动化发展的核心力量之一。

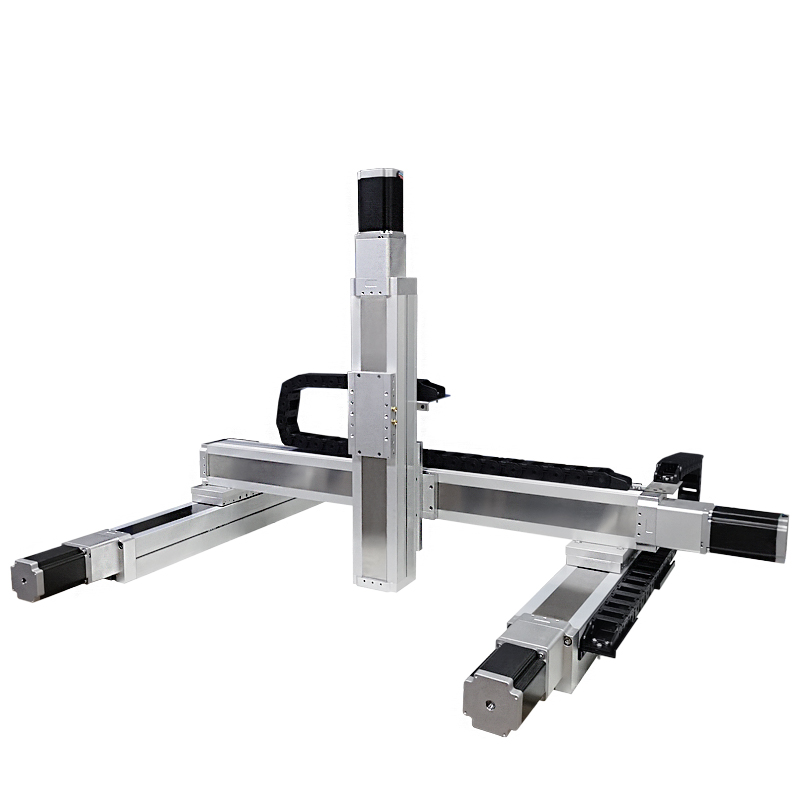

XYZ三轴模组主要由三个相互垂直的直线运动单元（X轴、Y轴、Z轴）、驱动系统、导向系统、控制系统以及机械连接部件等构成。
直线运动单元：每个轴都具备独立的直线运动机构，通常采用高品质的铝合金型材作为主体框架，保证结构的轻量化与高刚性。X轴一般作为基础轴，负责水平方向的左右移动；Y轴与X轴垂直，实现水平方向的前后运动；Z轴则垂直于X、Y轴，用于上下方向的升降运动。
驱动系统：常见的驱动方式包括步进电机驱动、伺服电机驱动以及直线电机驱动。步进电机驱动成本较低，适用于对精度和速度要求不高的场合；伺服电机驱动具有高精度、高响应速度和良好的控制性能，能满足大多数自动化设备的需求；直线电机驱动则以其高加速度、高精度和无机械磨损等优势，在高速、高精度的应用场景中崭露头角。
导向系统：导向系统确保各轴在运动过程中的直线度和精度，常用的导向元件有直线导轨和光轴。直线导轨具有高精度、高刚性和低摩擦等特点，能够承受较大的负载；光轴则结构简单、成本较低，适用于一些对精度要求相对较低的应用。
控制系统：作为XYZ三轴模组的“大脑”，控制系统负责接收和处理外部指令，控制各轴电机的运动，实现精确的位置控制、速度控制和加速度控制。常见的控制系统有基于PLC（可编程逻辑控制器）的控制方案和基于运动控制卡的控制方案，可根据具体应用需求进行选择。
机械连接部件：用于将三个轴的直线运动单元连接成一个有机的整体，并确保各轴之间的相对位置精度。机械连接部件的设计和制造质量直接影响着模组的整体性能和稳定性。
XYZ三轴模组的工作原理基于坐标系的概念。通过控制系统设定目标位置坐标（X、Y、Z值），控制系统根据当前位置与目标位置的差值，计算出各轴电机需要运行的位移、速度和加速度等参数，并向电机发送控制信号。电机在接收到信号后，通过传动机构（如同步带、丝杆等）将旋转运动转化为直线运动，驱动各轴的滑台沿着导向系统移动。在运动过程中，控制系统实时接收各轴的位置反馈信号（通常通过编码器实现），对电机的运动进行闭环控制，确保滑台能够准确到达目标位置。当三个轴都到达预定位置后，执行机构（如机械手、喷头等）即可在三维空间内完成相应的操作任务。
精度：包括定位精度和重复定位精度。定位精度是指模组实际到达位置与目标位置之间的误差；重复定位精度则是指模组多次到达同一目标位置时的一致性程度。高精度是XYZ三轴模组在精密制造领域应用的关键指标，通常通过采用高精度的驱动元件、导向系统和闭环控制系统来保证。
速度和加速度：速度决定了模组的运动快慢，加速度则反映了电机启动和制动的能力。在自动化生产中，较高的速度和加速度可以提高生产效率，但同时也对模组的机械结构和控制系统提出了更高的要求。
负载能力：指模组能够承受的最大载荷，包括执行机构的重量以及在运动过程中产生的惯性力等。负载能力的大小取决于模组的结构设计、驱动元件的功率以及导向系统的承载能力等因素。
行程范围：即各轴能够移动的最大距离，根据不同的应用需求，XYZ三轴模组的行程范围可以有多种规格可供选择。
电子制造：在电路板组装过程中，XYZ三轴模组可用于芯片的贴装、元件的插装等工序，实现高精度的定位和快速的元件放置，提高生产效率和产品质量；在电子产品的检测环节，它可搭载检测设备对电路板进行全方位的检测，确保产品符合质量标准。
机械加工：可用于数控加工中心，实现对刀具的精确三维定位，完成复杂零件的铣削、钻孔等加工操作；在3D打印领域，XYZ三轴模组作为3D打印机的核心运动部件，控制打印头在三维空间内按照预设的模型路径进行打印，实现高精度的模型制造。
医疗设备：在医疗影像设备中，XYZ三轴模组可用于调整探测器的位置，实现对患者身体不同部位的精确扫描；在手术机器人中，它能够为手术器械提供精确的运动控制，辅助医生完成精细的手术操作，提高手术的准确性和安全性。
物流仓储：在自动化仓储系统中，XYZ三轴模组可用于货物的搬运、分拣和存储等操作。例如，在堆垛机中，通过XYZ三轴模组的协同运动，实现对货物的高效存取，提高仓储管理的自动化水平和空间利用率。
随着科技的不断进步，XYZ三轴模组也在不断发展和创新。未来，它将朝着更高精度、更高速度、更大负载能力和更智能化的方向发展。一方面，新材料、新工艺的应用将进一步提升模组的结构性能和运动精度；另一方面，与人工智能、机器视觉等技术的深度融合，将使XYZ三轴模组具备更强的自适应能力和智能决策能力，能够根据实时环境信息自动调整运动参数，更好地适应复杂多变的生产场景。
XYZ三轴模组作为自动化领域的精密运动核心，以其独特的结构和卓越的性能，为现代工业的发展提供了强大的支持。如需了解更多关于XYZ三轴模组的信息，可访问相关企业官网，如盘岩科技官网（http://www.cdpanyan.com）获取详细资料，探索其在不同行业的应用解决方案。
