直线模组的作用和工作原理

一、结构原理

直线模组我们又称之为线性滑台，是自动化领域常用的一种高精度传动平台。在直线导轨的基础上，进行优化升级，将直线导轨滑块和直线导轨滑座相结合，使直线模组结构更紧密。直线模组还可通过各单元的搭建来实现多轴运动，使工件加工更灵活。

二、不同直线模组工作原理

1、同步带驱动型

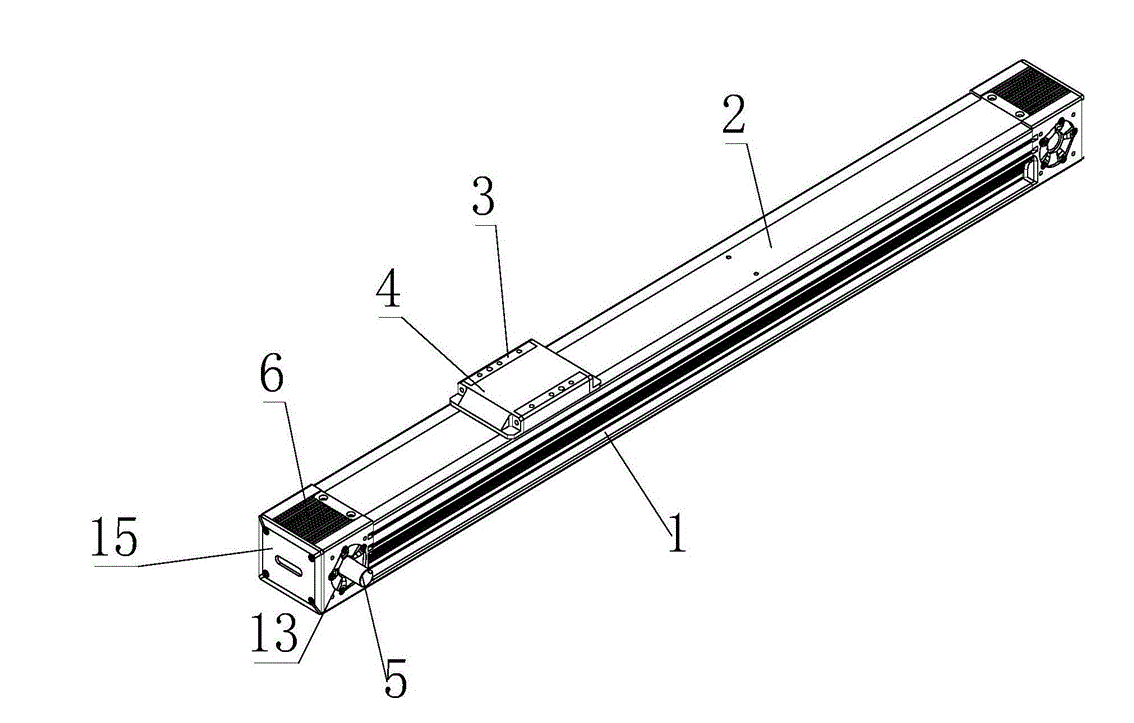

同步带型模组由：1铝型材主体、3滑台、2同步带、6同步带轮、直线导轨、滑块、15封盖、5主动轴、固定螺母、13法兰座、电机、光电开关等组合而成；

工作原理：皮带安装在直线模组导轨中间，其中作为动力输出轴，在皮带上固定一块用于增加设备工件的滑块，当电机输出时，皮带上的滑块从而做直线运动，同步带线性模组定位精度要略差于丝杆型的，做的好的精度一般可以控制在±0.05MM内，但是同步带有个非常重要的优势就是它没有细长比的限制，理论行程可以做到很长，在一些要求行程比较长的场合情况下使用是非常合适的。

2、丝杆驱动型

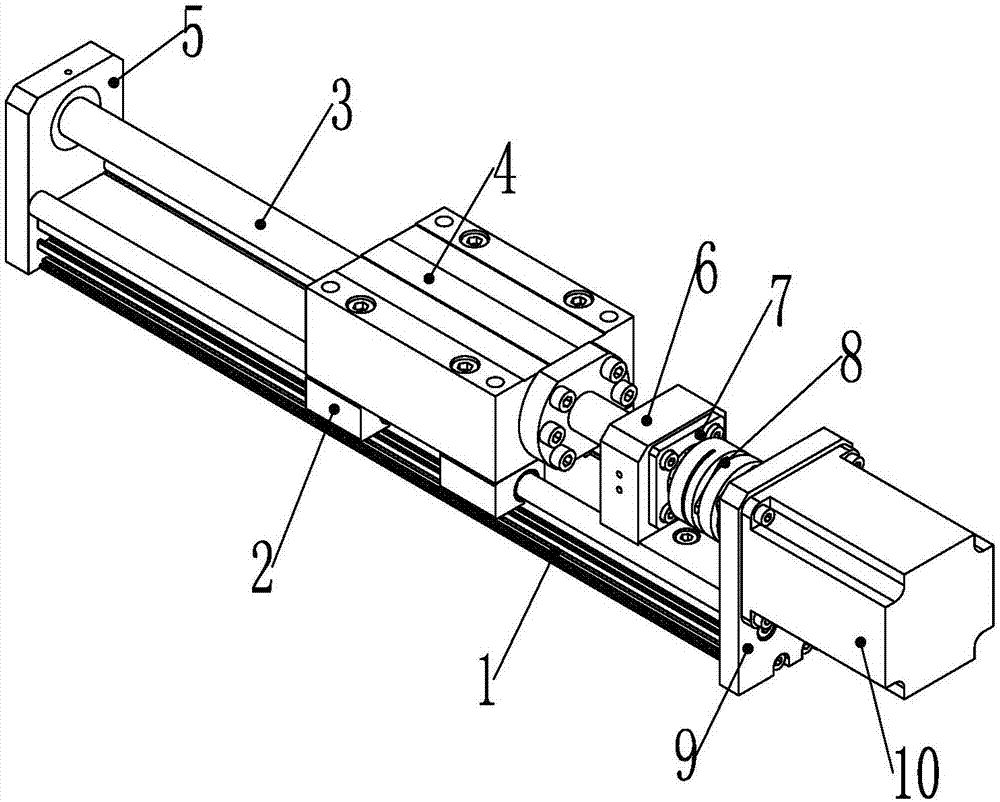

丝杆型模组由：3滚珠丝杆、1直线导轨、2滑块、4滑台、5后轴承座、6固定轴承座、7压板、铝合金型材、8联轴器、9法兰座、10电机、光电开关等组合而成；

工作原理：当电机输出时，滚珠丝杆带动滑块、滑座做回转直线运动，由于丝杆和导轨具有很小的摩擦阻力，且具有高精度、高刚性等优势，被广泛应用于工业自动化各种精密设备上，来实现高负载高精度的直线运动。
