客户的原始需求是"覆盖工件加工区、结构要稳、能抓东西上下料、定位要准、装上就能用"。盘岩科技技术团队将这些业务表述转化成了可量化的工程参数。
运动范围方面，为覆盖工件的完整加工区域，确定了Y轴双轴行程各600mm、X轴横梁行程800mm、Z轴垂直行程500mm。结构形式方面，因跨距较大、要求高刚性，选用龙门式结构，由Y轴双支撑承载X轴横梁。负载方面，末端执行器加工件总重控制在12kg以内。精度方面，定位精度要求±0.05mm以满足点胶、检测等工艺。速度方面，为满足产线节拍，运动速度控制在300mm/s以内。交付形式方面，客户明确要求通电即用，因此采用整机交付（模组+铝型架+控制柜+程序）。
选型的第一步不是"选哪家模组"，而是把客户的业务需求翻译成行程、负载、精度、速度这四个可量化的工程参数。"要覆盖整个加工区"转化为各轴行程，按工件最大尺寸加两端各留50mm操作余量确定；"结构要稳"转化为龙门式加铝型架加强筋的刚性方案；"能抓东西上下料"转化为Z轴负载与垂直行程，按末端重量乘以1.5安全系数；"定位要准"按工艺要求倒推精度等级；"装上就能用"则要求整机交付，含控制柜、程序、调试和验收。
本项目的核心约束是"大跨度+高刚性"。对比三种常见结构形式，悬臂式结构单侧支撑、Z轴侧面伸出，仅适用于小跨度（≤300mm），刚性低、负载能力弱，无法满足本项目跨距需求；十字滑台式结构X/Y轴叠加、Z轴竖直安装，适用中等跨度（≤500mm），但跨度仍显不足；龙门式结构由Y轴双轴支撑、X轴横梁横跨，适用于大跨度（≥600mm），刚性高、负载能力强，是本项目的最优选择。龙门式结构将Y轴分为左右两条平行的丝杆模组，X轴横梁架设其上，由两条Y轴共同支撑，从根本上解决了大跨度下的悬臂挠度问题。
三种结构形式对比：
| 结构形式 | 结构特点 | 跨距 | 刚性 | 负载能力 | 本项目适用性 |
|---|---|---|---|---|---|
| 悬臂式 | 单侧支撑，Z轴侧面伸出 | 小（≤300mm） | 低 | 低 | 不适用（跨度大） |
| 十字滑台式 | X/Y叠加，Z轴竖直 | 中（≤500mm） | 中 | 中 | 跨度不足 |
| 龙门式 | Y双轴支撑，X横梁横跨 | 大（≥600mm） | 高 | 高 | 最适用 |

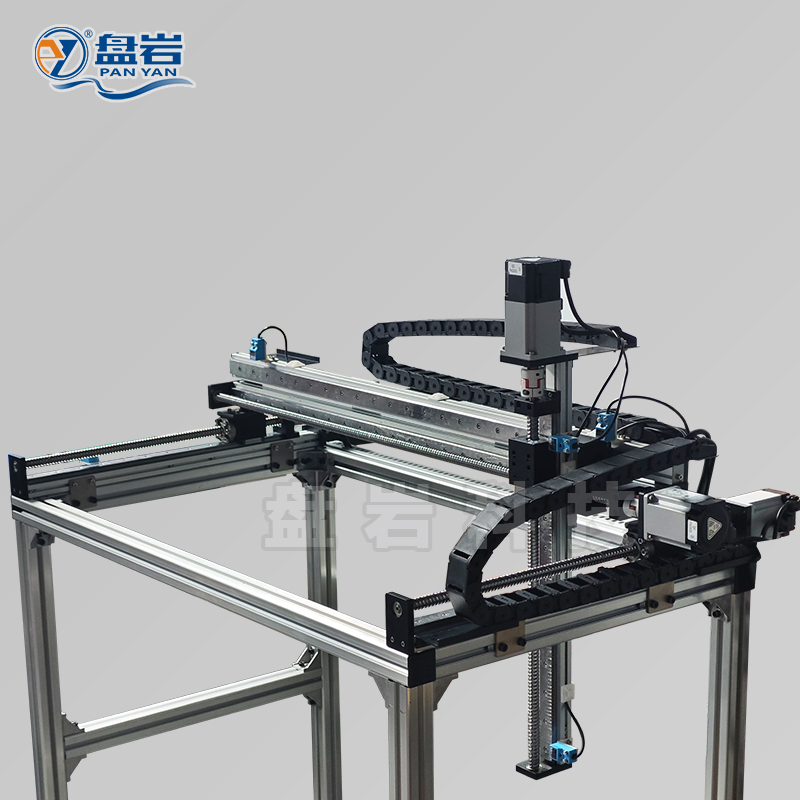

本项目三轴的布局为：Y轴作为龙门基础轨道，采用双丝杆模组、行程各600mm，两条平行模组同步驱动；X轴作为横梁横跨Y轴，采用丝杆模组、行程800mm，横梁两端由Y轴滑座承载，并加装辅轨；Z轴作为垂直执行轴，采用丝杆模组、行程500mm，竖直安装在X轴滑座上。
龙门式结构的三轴布局：
| 轴 | 结构角色 | 传动方式 | 行程 | 支撑方式 |
|---|---|---|---|---|
| Y轴 | 龙门基础轨道（双轴） | 滚珠丝杆 | 600mm×2 | 两条平行模组同步驱动 |
| X轴 | 横梁（跨Y轴） | 滚珠丝杆 | 800mm | 横梁+辅轨，两端由Y滑座承载 |
| Z轴 | 垂直执行轴 | 滚珠丝杆 | 500mm | 竖直安装在X轴滑座上 |
龙门式结构下，两条Y轴必须同步运动，否则横梁会偏斜。本方案采用单驱动器并联驱动方式：一个Y轴驱动器同时驱动两条Y轴上的两个伺服电机，两电机接收相同的驱动信号、电流一致、同步转动，再配合龙门横梁的刚性连接实现两轴强制同步。这种方式省去了电子主从同步算法，结构简单、成本更低。
对比来看，机械同步轴采用单电机加刚性联轴器，同步精度约±0.05mm，适用于小跨距；电子主从同步采用双驱动器加编码器跟随，同步精度可达±0.03mm，适用于大跨距高精度场景，但成本较高；而本方案采用的单驱动器并联驱动，同步精度约±0.05mm，在满足工艺要求的前提下简化了同步结构、降低了成本，是本项目跨距下兼顾性能与经济性的选择。

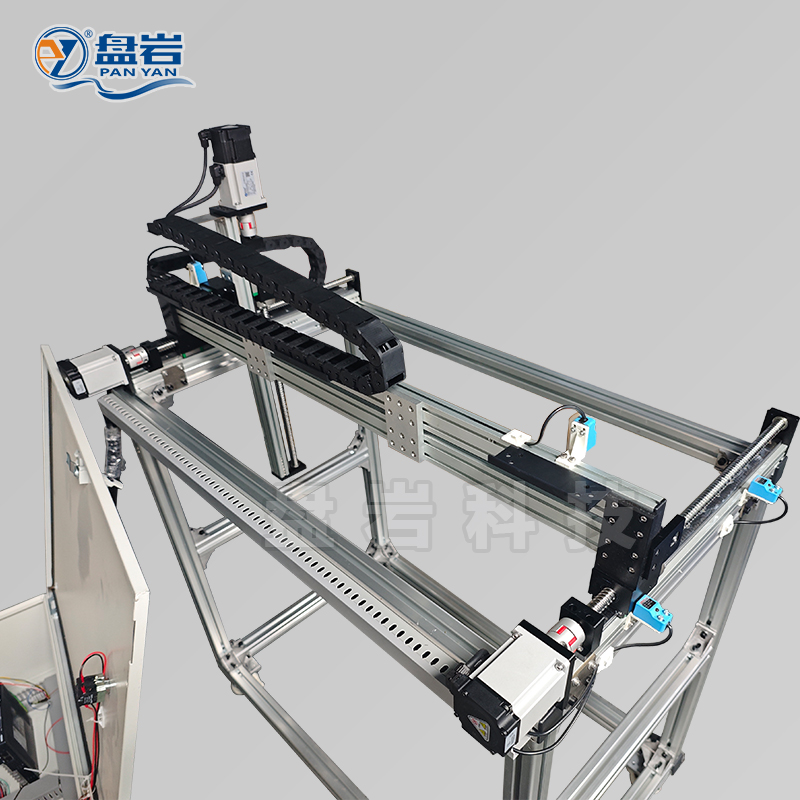

本项目X轴行程达800mm，且Z轴为500mm长行程垂直模组。若X轴仅用单根丝杆模组承载，悬臂侧的Z轴在长行程、垂直负载下容易产生晃动，导致末端定位抖动。为此，X轴在主丝杆模组之外增加一根辅轨（辅助直线导轨），与主模组并行布置，用于分担Z轴悬臂侧的偏载力矩，提升横梁的整体刚性。
X轴主丝杆模组负责提供X向驱动与主承载，保证驱动精度；辅轨不承担驱动，仅承担导向与支撑功能，用于分担Z轴悬臂偏载、抑制晃动。通过这种设计，显著降低了长行程、高悬臂工况下的振动和挠度，是保证三轴联动末端精度的关键设计。
三个轴全部选用PKH40丝杆模组。选型前先核对PKH40的核心参数是否满足本项目需求。PKH40采用滚珠丝杆传动，定位精度±0.05mm（C7级），满足本项目±0.05mm的精度要求；速度上限350mm/s，本项目需求300mm/s，留有19%余量；水平负载能力25kg，本项目X/Y轴有效负载约12kg，留有50%余量；垂直负载能力15kg，本项目Z轴负载约8kg，留有46%余量；行程范围50~1000mm，本项目X轴800mm、Y轴600mm、Z轴500mm均在范围内。各项参数均满足需求，选型成立。
PKH40模组选型校核：
| 参数 | PKH40规格值 | 本项目需求 | 校核结论 |
|---|---|---|---|
| 传动方式 | 滚珠丝杆 | 丝杆 | 满足 |
| 定位精度 | ±0.05mm（C7级） | ±0.05mm | 满足 |
| 速度 | ≤350mm/s | ≤300mm/s | 满足（留19%余量） |
| 水平负载 | ≤25kg | X/Y轴≤12kg | 满足（留50%余量） |
| 垂直负载 | ≤15kg | Z轴≤8kg | 满足（留46%余量） |
| 行程范围 | 50~1000mm | X800/Y600/Z500 | 满足 |
Y轴负载校核： Y轴单轴有效负载包含X轴横梁、Z轴模组及末端负载，总重约20kg，由两条Y轴均摊，单轴约10kg。按照滚动导轨摩擦系数0.01、加速惯性力约5N计算，单轴有效推力约为6N，远小于PKH40水平负载25kg，校核通过且余量充足。
Z轴负载校核： Z轴末端负载8kg，重力约78.4N。PKH40垂直负载能力15kg，大于8kg的实际负载，校核通过且余量46%。
精度校核： 三轴均为C7级丝杆，单轴定位精度±0.05mm。龙门双Y轴由单驱动器并联驱动同步后，Y向同步精度≤±0.05mm。系统综合定位精度取各轴最大值为±0.05mm，满足需求。
本项目共配置4根PKH40丝杆模组：Y轴主、从各1根（行程600mm）、X轴1根（行程800mm）、Z轴1根（行程500mm），丝杆导程均为5mm，另配1根X轴辅轨（800mm）。由于采用单驱动器并联驱动，Y轴两条模组必须选用相同规格、相同导程、相同电机型号，确保两电机在相同驱动信号下转速和扭矩特性一致，配合龙门横梁刚性连接实现强制同步。
本方案共配置4台伺服电机（400W级），分布为X轴1台、Y轴双电机2台、Z轴1台，驱动器为3台（X/Y/Z各1台，其中Y驱动器并联驱动双电机），而非步进电机。
相较于步进电机，伺服电机带编码器闭环反馈，定位精度更高（约±0.005mm）；高速响应快、无丢步；双电机电流一致，同步响应及时；噪音与发热更低。选择伺服电机的核心原因在于：龙门双Y轴由单驱动器并联驱动两个电机，要求电机具有一致的电流-扭矩响应特性；同时三轴联动要求高重复定位精度，伺服电机的闭环反馈和高速响应能确保长行程（X轴800mm、Z轴500mm）下的末端定位稳定性，避免步进电机在高速工况下的丢步风险。

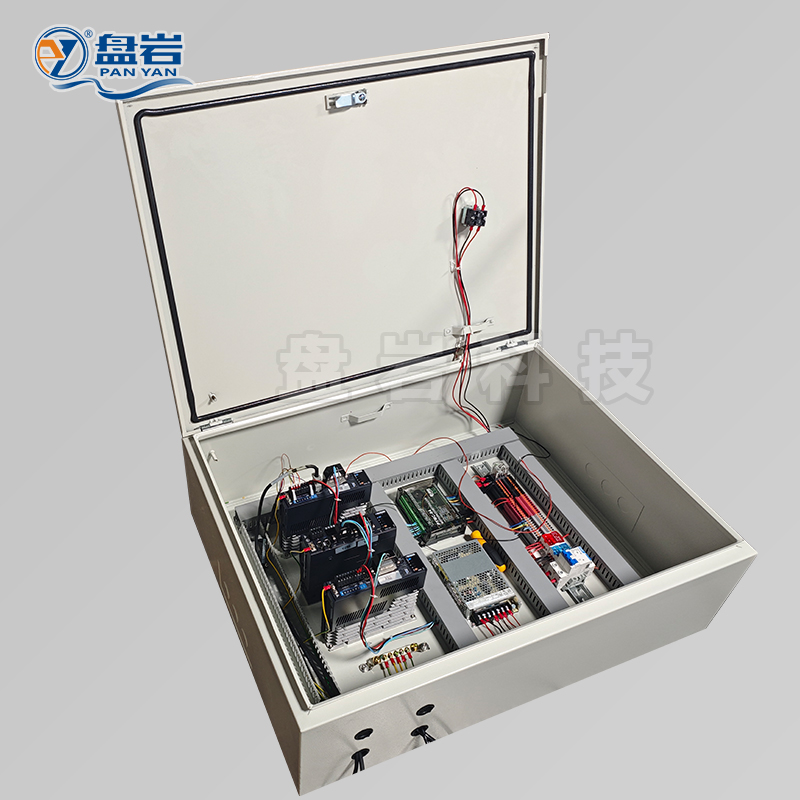

这套设备的独立控制柜集成了完整控制系统。核心组件包括：运动控制板卡1块（负责三轴协调运动和插补计算）、电机驱动器3台（分别驱动X/Y/Z三轴，其中Y驱动器并联驱动双Y电机实现同步）、开关电源1个（提供控制电路供电）、空气开关若干（电路过载/短路保护）、接线端子排若干（动力与信号线缆汇接），以及带护圈的穿线孔若干（引出线缆并保护线缆）。
控制柜设计满足电气安全规范：防护等级达到IP54（柜门密封胶条加穿线孔护圈）；电气安全符合GB/T 5226.1标准，配置空气开关、过载保护与接地；控制柜面板设急停按钮，实现双通道安全回路；走线方面动力与信号分离，端子排分区并做走线固定。
系统采用"回零→点位运动/轨迹运动→到位检测"的标准控制流程：设备启动后三轴回原点，通过原点开关复位；随后接收目标坐标(X, Y, Z)，各轴闭环运动（由编码器反馈），到达目标后输出到位信号，执行下一工序。
关键参数设定为：加减速时间0.3秒（兼顾节拍与平稳）、定位完成判定±0.01mm（编码器反馈精度）、回零速度30mm/s（慢速安全回零）、工作速度不超过300mm/s（按需求设定）、限位触发由硬限位开关完成（超程保护）。

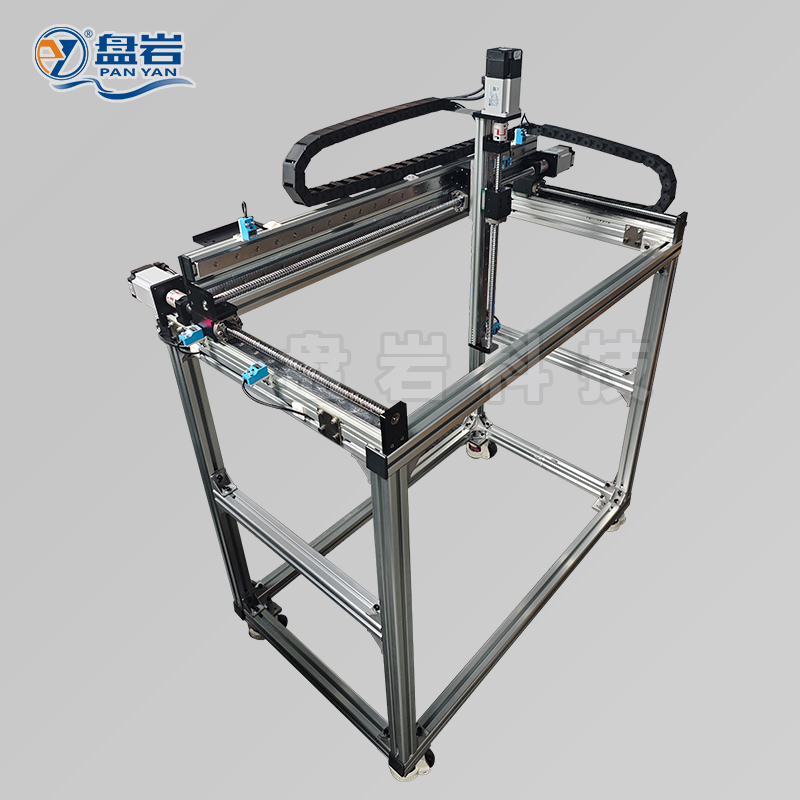

整机采用4040工业铝型材拼接的立式框架，通过角件和螺栓紧固，结构稳固。框架底部四个角安装带刹车的万向脚轮，既方便设备移动，又可在到位后锁定位置。框架中层设置横向型材加强筋，提升整体刚性，避免长行程运动时的框架变形。
