在直线模组（丝杆模组）的选型过程中，有一个环节经常出现“逆向翻车”——工程师先选好了电机，再去配丝杆导程，结果发现要么速度上不去，要么推力不够大，要么电机严重发热。
问题的根源在于：导程和导程角，才是电机选型的起点，而不是终点。
这篇文章，我们从“导程是什么”这个基础概念出发，一路拆解到导程角对传动效率的影响，最后给出丝杆模组电机选型的正向推导流程。
一、两个核心概念，先分开再关联
1. 导程（Lead）
一句话定义：
导程（Lead） 是指丝杆旋转一圈（360°）时，螺母沿轴向移动的直线距离。单位通常为毫米（mm）。
举例：导程5mm的丝杆，电机每转一圈，滑块前进5mm；导程20mm的丝杆，转一圈前进20mm。
导程的直观理解：
| 导程大小 | 类比 | 特点 |
| 小导程（如5mm） | 自行车的低速挡 | 力大、速度慢、爬坡能力强 |
| 大导程（如20mm） | 自行车的高速挡 | 力小、速度快、适合平地冲刺 |
2. 导程角（Lead Angle）
一句话定义：
导程角（Lead Angle） 是丝杆螺纹的螺旋升角，即丝杆轴截面内螺纹中径切线与垂直于轴线的平面之间的夹角。
用公式表示：
tan(导程角)=导程/(π×丝杆中径)
导程角的大小直接决定了丝杆的传动效率。
二、导程与导程角的“联动法则”
1. 导程角对传动效率的影响

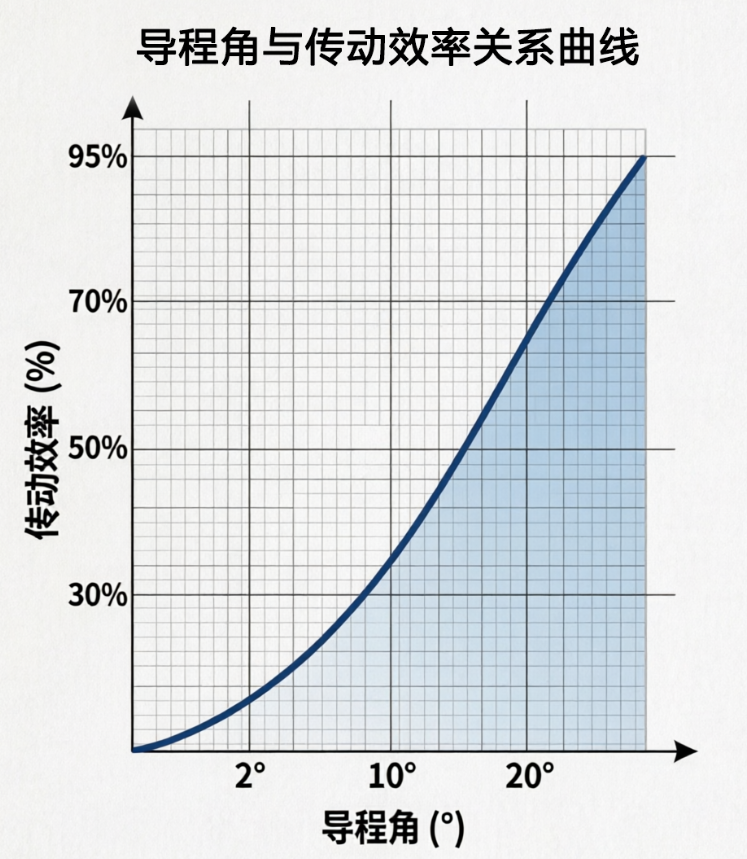

这是导程角选型中技术含量较高的部分。丝杆传动效率与导程角的关系如下：
| 导程角范围 | 传动效率 | 自锁性 | 典型应用 |
| ＜2° | ＜30% | 良好自锁 | 垂直升降、手动调节机构 |
| 2°~5° | 30%~70% | 部分自锁 | 通用进给轴 |
| 5°~10° | 70%~90% | 不自锁 | 高速定位、频繁启停 |
| 10°~20° | 90%~95% | 完全不能自锁 | 高速扫描轴、高速移载 |
关键结论：
导程角越大，传动效率越高，但自锁能力越弱。选择大导程时，必须考虑垂直工况是否需要加装制动器或平衡气缸。
2. 相同导程、不同丝杆直径，导程角不同
这是一个经常被忽略的点：导程相同，丝杆越粗，导程角反而越小。
举例：导程均为10mm——
丝杆直径Φ16mm，导程角≈tan⁻¹(10/(π×16))≈11.3°
丝杆直径Φ25mm，导程角≈tan⁻¹(10/(π×25))≈7.3°
导程角变小，传动效率随之降低。所以在选型时，如果为了刚性选用更粗的丝杆，就要意识到效率会下降，电机功率需求可能上升。
三、导程与电机选型的正向推导流程
核心原则：导程决定了电机转速与推力的匹配关系，应优先定导程，再选电机。

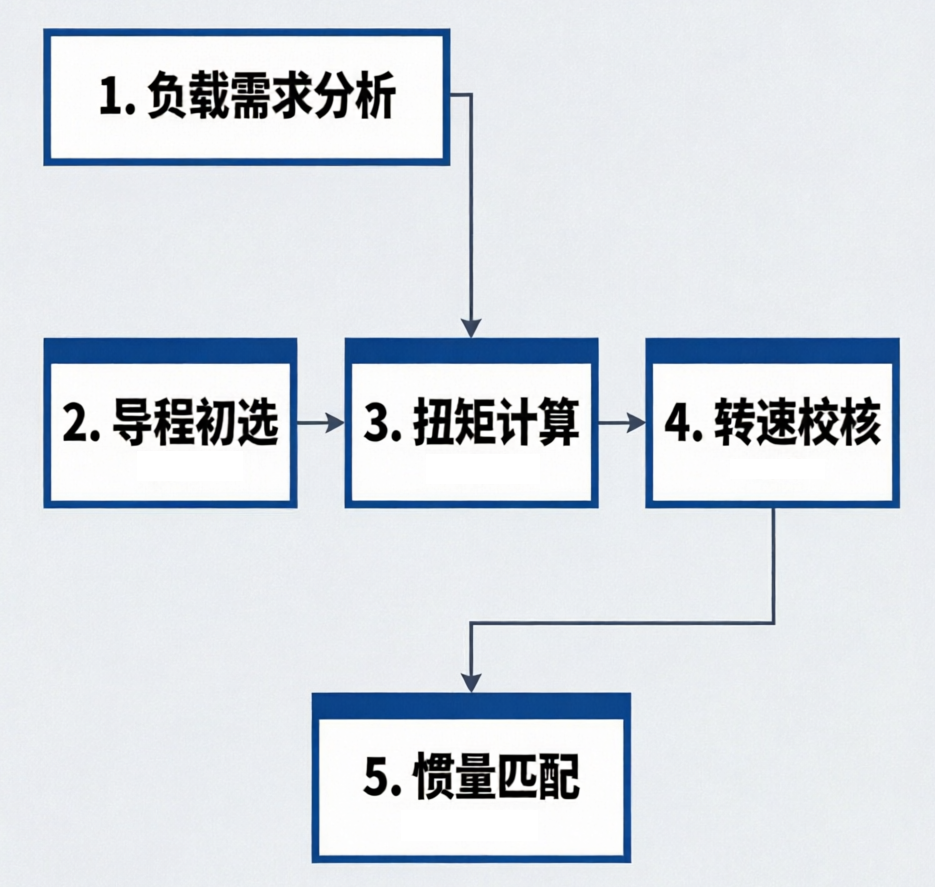

标准推导五步法：
第一步：确定负载需求
负载质量 M（kg）
最大进给力 F_max（N）——含切削力、摩擦力、惯性力
最大速度 V_max（m/s 或 mm/s）
第二步：初选丝杆导程 Ph
根据目标速度和电机额定转速范围初选：
Ph≥(V_max/N_motor_rated)×60
如果目标速度高（如500mm/s），电机额定转速3000rpm → 导程至少10mm
如果目标精度极高、速度低（如50mm/s），可用5mm或更小导程
第三步：计算所需电机扭矩
T=(F×Ph)/(2π×η)
其中η为丝杆效率（由导程角决定）。
第四步：校核电机转速
N=V/Ph × 60
确认该转速在电机额定/最高转速范围内。
第五步：校核电机惯量匹配
负载惯量折算到电机轴：
J_load=M×(Ph/2π)²
惯量比 J_load / J_motor 一般建议≤5:1（高动态伺服）或≤10:1（普通伺服）。
四、常见导程选型场景速查
| 应用场景 | 推荐导程范围 | 原因 |
| 精密视觉检测、激光调焦 | 2mm~5mm | 追求微米级分辨率，速度要求低 |
| 3C点胶、锁螺丝 | 5mm~10mm | 精度与速度平衡 |
| 半导体封装、贴片 | 5mm~10mm | 同平衡型需求 |
| 激光切割、高速移载 | 10mm~20mm | 速度优先，精度靠全闭环保证 |
| 龙门式大跨度高速运动 | 20mm~40mm | 超长行程仍需高速到位 |
补充说明： 大导程丝杆（≥20mm）因导程角较大，传动效率高，但同等推力下需要更大的电机扭矩。选型时需同时评估电机驱动能力。
五、选型中常见的3个误区
误区一：先选电机再配丝杆
这是出现频率较高的选型顺序错误。正确做法是先根据速度与推力需求确定导程，再匹配电机。先定了电机再去凑导程，容易出现转速瓶颈或扭矩不足。
误区二：只看导程，不看导程角
两个丝杆导程相同，但直径不同，导程角就不同，传动效率也不同。选了一根粗丝杆配小电机，效率上不去，电机可能过载发热。
误区三：垂直轴用大导程不自锁，不配刹车
导程角＞10°时丝杆不能自锁。垂直轴若选用大导程丝杆，断电或急停时滑块可能下滑。常见做法是加装带抱闸的伺服电机或平衡机构。
六、盘岩科技观点：电机选型三步准则
基于直线模组、丝杆模组的批量选型经验，盘岩科技总结了一套电机匹配准则：
1. 导程优先原则
先定导程再配电机，而不是反过来。导程由速度和精度需求决定，电机是跟随者。
2. 效率看导程角，不止看导程
两根导程相同的丝杆，直径大的效率反而低。我们建议的选型路径是：导程→丝杆直径→导程角→效率→扭矩核算，每一步都不能跳过。
3. 垂直轴与水平轴分开对待
水平轴惯性力为主，垂直轴重力持续加载。垂直轴选型时需校验连续推力、自锁性及制动方案。盘岩科技针对垂直轴应用，提供带抱闸伺服电机、气动平衡等配套方案，并在出厂前进行垂直负载测试。
盘岩科技丝杆选型观：导程决定速度与推力的乘积，导程角决定效率，电机是执行者而非决策者——选型顺序对，系统才对。
最后
导程和导程角，是丝杆模组动力链的底层参数。它们不是孤立的技术指标，而是将机械端的速度/推力需求“翻译”成电机端转速/扭矩需求的关键桥梁。导程选对，电机事半功倍；导程选错，电机事倍功半。
如果您正在为丝杆模组的导程选型或电机匹配寻找方案，欢迎与成都盘岩科技联系或者评论区留言。我们的应用工程师可提供从工况分析到选型计算的全程技术支持。
