大跨度同步带龙门模组整机定制案例：X轴3m/Y轴2.2m，PCB60方案从需求到交付全记录

一、客户需求

最近，一家自动化设备集成商找到盘岩科技，需求是为一条电子产品装配线配一套龙门式搬运系统。

核心参数要求：

客户的实际负载只有5kg，速度要求最大1.6m/s。参数本身不高，但两个关键要求增加了方案难度：一是X轴行程3m，大跨度龙门结构对同步性和刚性要求高；二是交期只有4周，不能延误。

此外，客户要求整机交付——不仅提供模组本体，还需要配套控制柜、运动程序和底部铝型架支撑结构，到现场接线即可投入生产。

二、方案设计

选型逻辑：三选一推演

盘岩技术团队接到需求后，对三种主流方案进行了系统评估：

结论：在高速轻载、大跨度龙门场景中，同步带模组是兼顾性能、成本和交期的最佳选择。

结构设计

方案采用双X轴同步驱动+Y轴龙门横梁的结构：

• X轴：两条PCB60同步带模组平行布置，通过贯穿式同步传动轴实现双驱同步，确保Y轴横梁在运动过程中始终保持平行

• Y轴：一条PCB60同步带模组作为龙门横梁，跨接在X轴的滑座上

• 框架：工业铝型材搭建，斜向支撑保证结构刚性

• 拖链：X轴侧边安装桥式拖链，跟随Y轴横梁移动收纳线缆

整机方案内容

本次交付为完整的直线运动整机方案，包含：

方案亮点：

• 双X轴通过贯穿式同步传动轴联动，无需双伺服驱动，降低了成本和控制复杂度

• 型材滑槽内嵌入青绿色同步带，通过同步带与带轮的啮合实现传动

• 底部6个可调节支撑脚，方便现场调平

• 预留了光轴导轨辅助支撑，进一步提升龙门运动刚性

• 整机出厂前完成全部联调测试，客户到现场接线即可投产

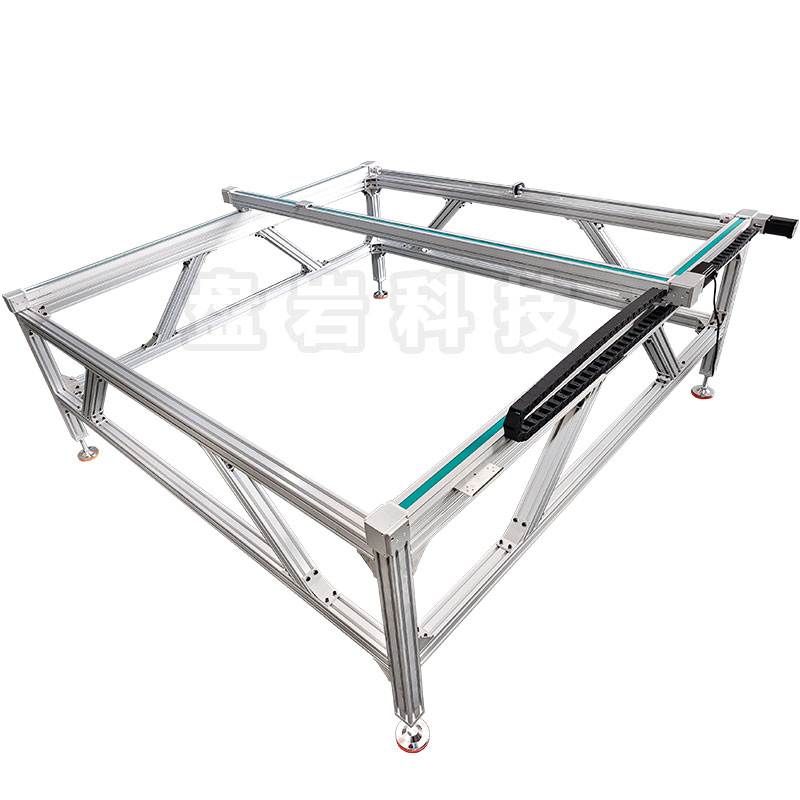

图1：PCB60同步带龙门模组整体实拍，双X轴+Y轴龙门结构，铝型材框架+可调支撑脚

👉 了解PCB60同步带模组产品参数 →

三、制造与装配

方案确认后，进入制造装配阶段。本次为整机交付，涉及铝型架搭建→模组装配→拖链布线→控制柜集成→程序写入五个环节。

第一步：铝型架搭建

首先搭建底部铝型材支撑框架。根据X轴3m、Y轴2.2m的跨度，选用加厚铝型材配合斜向支撑，确保整机刚性。底部安装6个可调节支撑脚，方便现场调平。铝型架的安装槽口预留了模组固定孔位，确保模组安装精度。

第二步：模组装配

PCB60同步带模组为盘岩科技标准款产品，型材本体为银灰色铝合金，采用同步带+直线导轨的传动方式。模组滑槽内嵌入青绿色同步带，通过同步带与带轮的啮合实现传动。

X轴：两条PCB60同步带模组平行安装固定在铝型架上，通过贯穿式传动光轴实现双轴同步驱动，确保Y轴横梁在运动过程中始终保持平行。模组端部安装限位挡块，用于限制滑座行程。驱动电机采用端部直连方式安装。

Y轴：一条PCB60同步带模组作为龙门横梁，通过转接滑座固定在X轴的滑座上，实现Y轴整体随X轴滑座移动。Y轴的滑台上预留了安装孔位，用于客户后续安装作业端头。

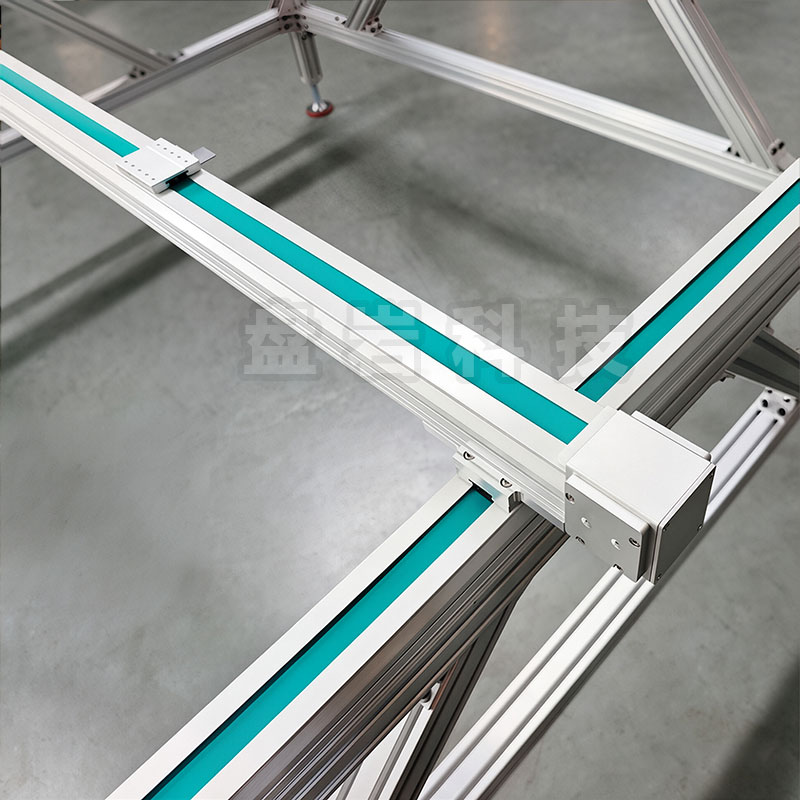

图2：PCB60同步带模组滑座连接处特写，青绿色同步带清晰可见

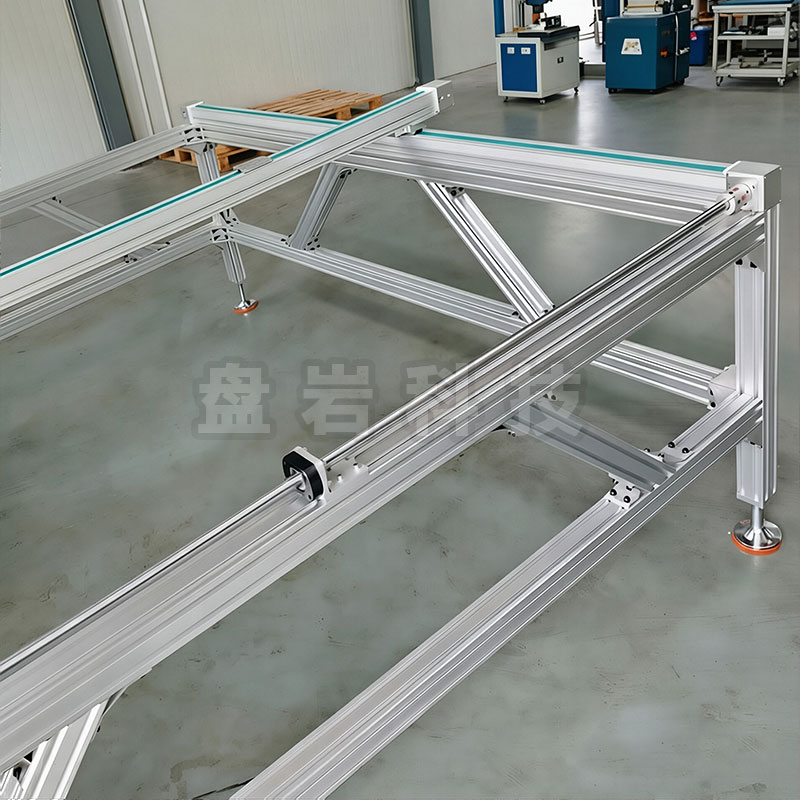

图3：X轴模组传动端，同步带传动轴+光轴导轨+限位挡块

第三步：拖链与布线

在X轴侧边安装桥式拖链，用于收纳Y轴运动过程中需要跟随移动的线缆（电机动力线、编码器线、限位传感器线）。拖链的选型和长度根据X轴3m行程计算，留有充足余量，确保线缆在高速往复运动中不会出现拉扯或磨损。

第四步：控制柜集成

控制柜集成以下核心部件：

• 驱动器：对应X轴和Y轴电机的伺服驱动器

• PLC：负责整机逻辑控制（限位信号处理、安全保护、与上位机通讯）

• 电源模块：为各部件提供稳定供电

• 接线端子：所有线缆通过端子排统一接入，便于检修

控制柜与模组之间的线缆通过拖链连接，布线规范、标识清晰。

第五步：程序写入与联调

盘岩电气团队将编写好的运动程序写入PLC，包含：

• 龙门双驱同步控制逻辑

• 加减速曲线优化（匹配1.6m/s速度需求）

• 限位保护逻辑（软限位+硬限位双重保护）

• 与上位机的通讯接口（预留Modbus/TCP协议）

程序写入后，进行整机空载和带载联调测试，确保各部件协同工作。

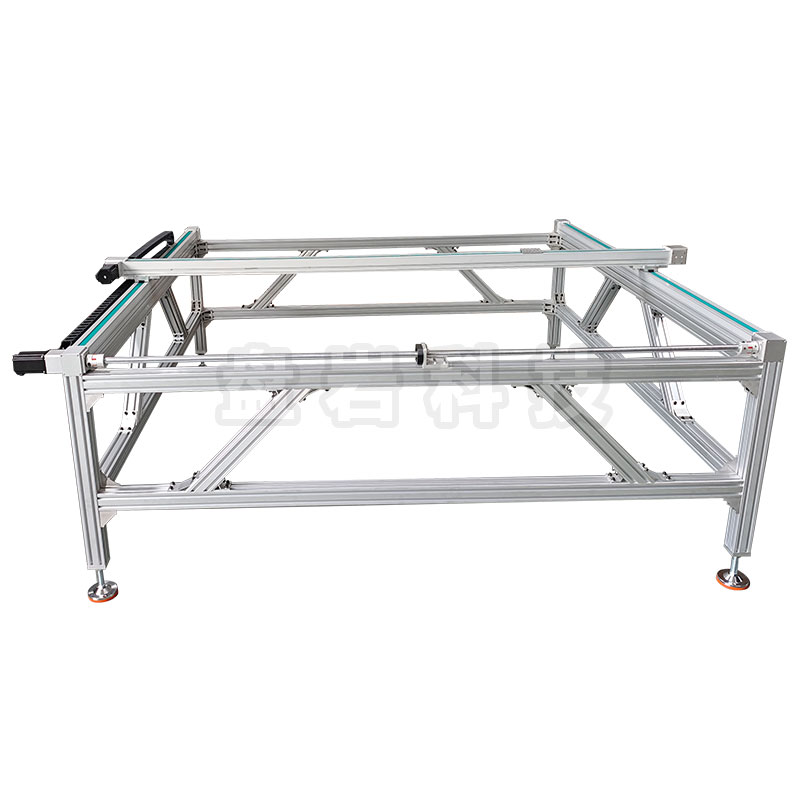

图4：龙门模组侧视整体图，双电机端部直连安装、拖链、下置光轴导轨辅助支撑结构

四、调试与检验

装配完成后，进入调试和出厂检验阶段。

调试内容

• 机械调整：双X轴同步带张力一致性调整、Y轴水平校准、导轨平行度检测

• 电气调试：电机参数整定、加减速曲线优化、限位开关功能验证

• 联机测试：龙门双轴同步性测试、Y轴运动轨迹测试、8小时连续运行测试

检验结果

所有指标均优于客户需求。重复定位精度实测达到±0.35mm（X轴）和±0.30mm（Y轴），优于客户要求的±0.5mm。

五、交付与客户反馈

设备在盘岩工厂完成调试和出厂检验后，打包发往客户现场。盘岩技术人员随行到现场进行安装对接和联调。

交付周期：从需求确认到交付验收，共耗时3周半，比客户要求的4周提前了3天。

客户反馈：

"这套龙门的速度和精度都超出了我们的预期，而且交期比我们要求的还提前了。PCB60同步带模组的性价比很高，后续还有两条线也会用这个方案。"

图5：龙门模组在盘岩工厂装配调试完成后的实拍，整体结构紧凑、走线规整

六、案例总结

选型启示：在高速轻载、大跨度龙门场景中，同步带模组是最优解。选择有技术实力的源头工厂，可以在标准品的基础上快速实现非标整机定制，兼顾性能、成本和交期。

七、关于盘岩科技

成都盘岩科技是一家专注于直线运动领域的源头工厂，产品线覆盖：

标准模组系列：

• 丝杆模组（滚珠丝杆型，精度±0.01~±0.05mm）

• 同步带模组（高速轻载型，速度最高3m/s）

• 齿轮齿条模组（重载长行程型）

多轴滑台系列：

• 十字滑台（XY）

• 龙门滑台（龙门双驱）

• 悬臂滑台

整机定制服务：

• 直线运动整机定制（模组+控制柜+程序+铝型架一站式交付）

• 非标方案设计（免费提供3D选型方案）

• 全国范围技术支持（免费热线：19183992731）

为什么选择盘岩科技？

• 源头工厂：无中间商环节，综合成本降低约40%~60%

• 全系列自产：三大模组品类全覆盖，无需外采转售

• 技术直连：客户需求直达技术团队，方案设计零信息衰减

• 案例丰富：5000+项目交付经验，覆盖激光加工、新能源、3C电子、自动化仓储等行业

• 品质保障：提供1年质保+永久技术支持

👉 立即咨询盘岩技术团队，获取免费选型方案 →

本文由成都盘岩科技有限公司技术团队原创，欢迎转载，请注明出处。
