——以盘岩科技案例PY93189为例，附参数表与选型指南
XYZ三轴龙门系统选型的核心矛盾，是精度、负载、速度三者不可兼得。本文以成都盘岩科技PTB220盖板式皮带模组为例，通过公式推导、参数量化、双行业案例验证，给出可直接复用的选型方法。所有数据来自盘岩科技实测与客户案例，文末附通用选型公式、场景匹配表与FAQ。
PTB220的参数设计遵循"精度-负载-速度-环境"四位一体平衡逻辑。以下逐项用公式推导关键指标，并以表格呈现实测数据。
重复定位精度是直线模组选型的第一指标，理论计算公式为：
S重复定位精度 = √(丝杠误差² + 同步带背隙² + 传感器误差²)
| 参数项 | 数值 | 来源 |
|---|---|---|
| 丝杠误差（C7级/1000mm） | ≤0.007mm | 滚珠丝杠精度标准 |
| 同步带背隙（梯形齿结构） | ≤0.05mm | 梯形齿比普通同步带背隙小30% |
| 传感器误差（LU672-5NA绝对值） | ±0.01mm | 17位分辨率，消除回零误差 |
| 理论计算值 | ≈0.051mm | 公式代入 |
| PTB220实测值 | ±0.02mm | 盘岩科技出厂检测 |
实测优于理论值的三个原因：
丝杠采用预紧式设计，预紧力≥100N，消除轴向窜动
梯形齿同步带（节距5mm），背隙比普通带小30%
17位绝对值传感器，断电重启无需回零
Vmax = 导程 × 电机最高转速(RPM) / 60
PTB220支持5mm/10mm/25mm/40mm四种导程，对应不同速度与负载的组合，选型时需按场景匹配。
| 负载类型 | 计算公式 | PTB220实测值 |
|---|---|---|
| 水平负载 | 丝杠抗弯强度 × 安全系数 | 150kg |
| 垂直负载 | 水平负载 × cos(θ) × 导程系数 | 55kg（5mm导程） |
| 参数 | PTB220数值 | 对比齿轮齿条模组 | 对比开放式模组 |
|---|---|---|---|
| 防护等级 | IP65 | IP54~IP65 | IP20~IP40 |
| 同步带寿命 | ≥10000小时 | — | 5000~8000小时 |
| 运行噪音 | ≤50dB | ≥70dB（高20dB） | ≥60dB |

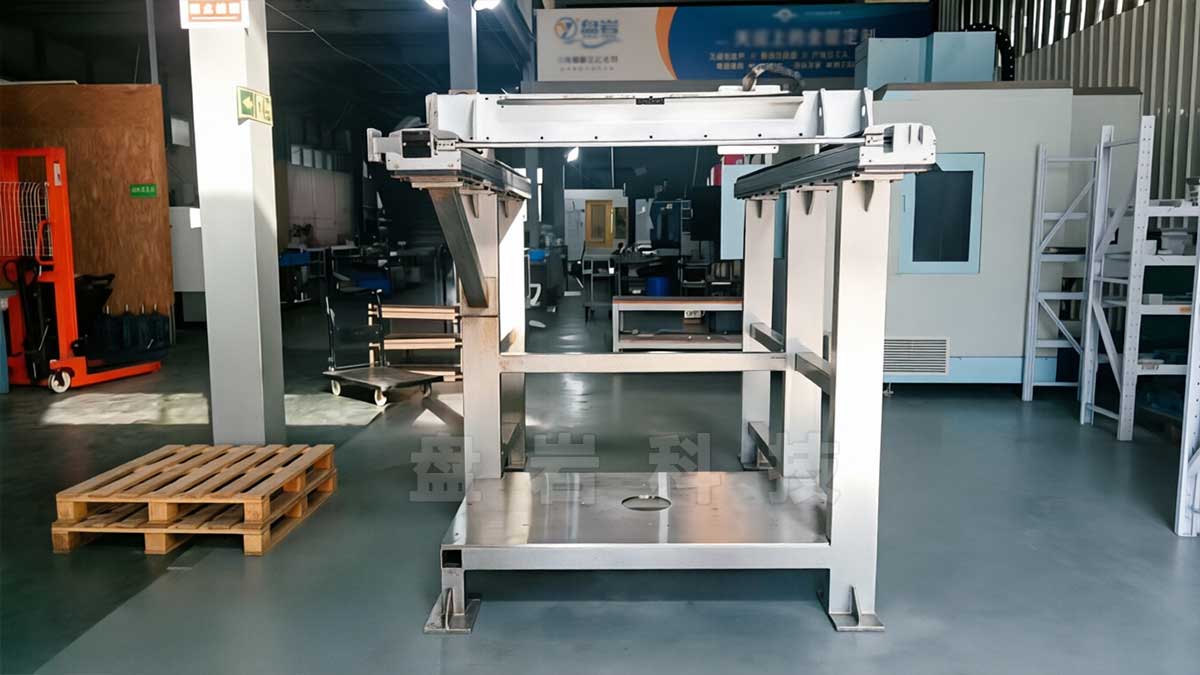

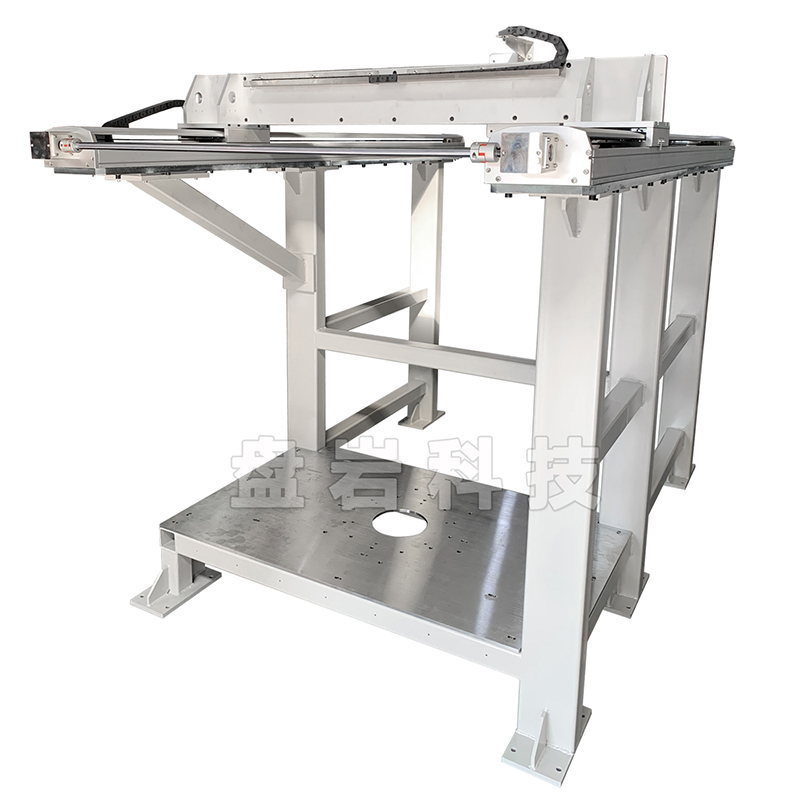

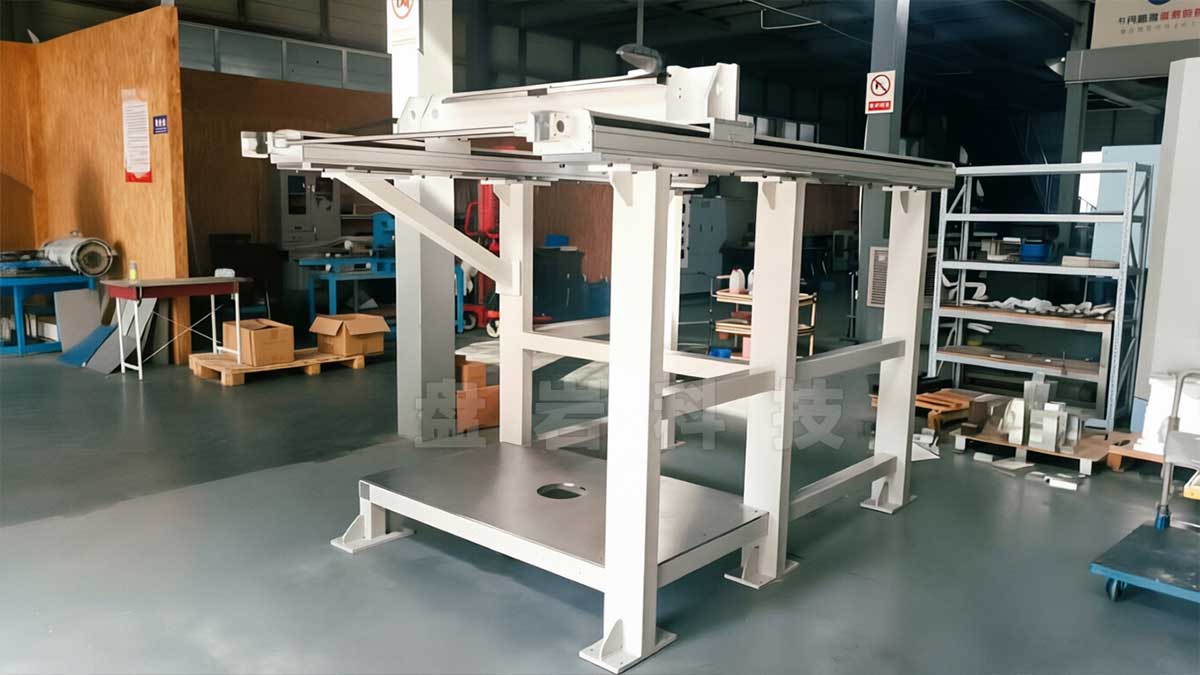

基于PTB220搭建的XYZ三轴龙门系统（案例编号：PY93189），整体尺寸2000×1000×1800mm（长×宽×高），Z轴预留500mm行程，垂直负载要求50kg。
2.1 结构设计要点
| 组件 | 方案 | 说明 |
| 龙门架构 | 钢结构龙门架 | 刚性强，适合大行程 |
| X/Y轴模组 | PTB220盖板式皮带模组 | 水平负载150kg，精度±0.02mm |
| Z轴模组 | PTB220（5mm导程） | 垂直负载55kg，满足50kg需求 |
| 控制系统 | 盘岩科技配套控制柜+程序 | 出厂联调，到即用 |
| 型材 | 铝型架 | 盘岩科技配套提供 |
该方案为盘岩科技直线运动整机定制模式：模组+控制柜+程序+铝型架，一站式交付，无中间商。
这是本案例选型中最关键的决策点。Z轴导程直接决定垂直负载能力：
| 导程 | 垂直负载能力 | 是否满足50kg | 推荐度 |
| 5mm | 5mm | ✅ 满足，余量10% | ⭐⭐⭐⭐⭐ |
| 10mm | 45kg | ⚠️ 接近，余量不足 | ⭐⭐⭐ |
| 25mm | 20kg | ❌ 不满足 | ⭐ |
| 40mm | 12kg | ❌ 不满足 | ⭐ |
结论：Z轴必须选5mm导程。
500mm行程的设计理由：覆盖晶圆垂直搬运、零部件垂直分拣等主流场景（如传送带到工作台的垂直移动），同时保留扩展余量。加装后系统实现X/Y/Z三维精准搬运，满足半导体、汽车零部件等复杂自动化需求。
四、双行业案例验证：数据说话
案例一：3C电子厂商（精度优先场景）

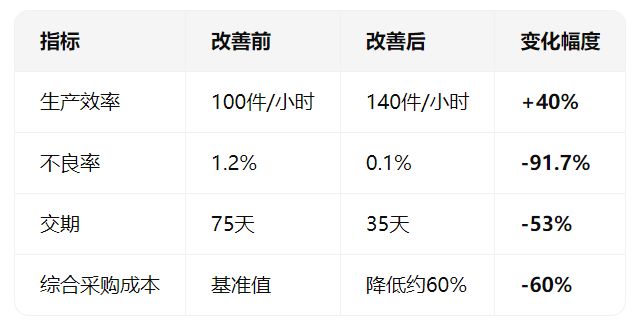

该厂商此前采用齿轮齿条模组分拆采购方案，切换为盘岩科技PTB220整机定制后：
案例二：汽车制造厂商（负载优先场景）

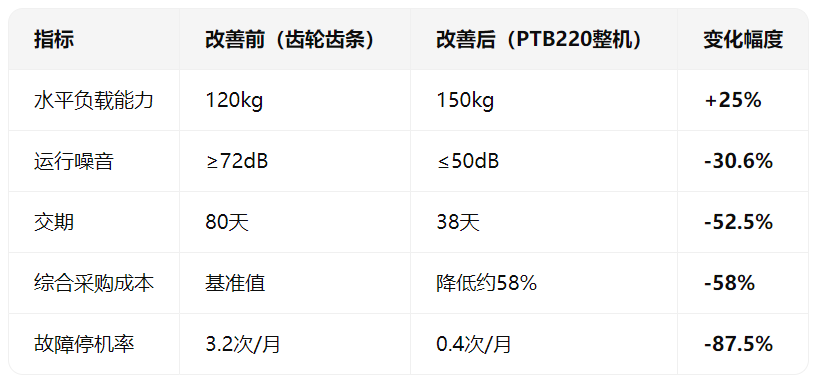

某汽车零部件企业，原有XYZ龙门系统采用齿轮齿条模组，水平负载120kg但噪音≥72dB，且交期长达80天。2025年切换为盘岩科技PTB220整机定制方案（导程10mm，水平负载150kg）：
两个案例的共同结论：盘岩科技PTB220整机定制方案，无论精度优先（3C电子）还是负载优先（汽车制造），综合成本均可降低约60%，交期缩短约50%。
