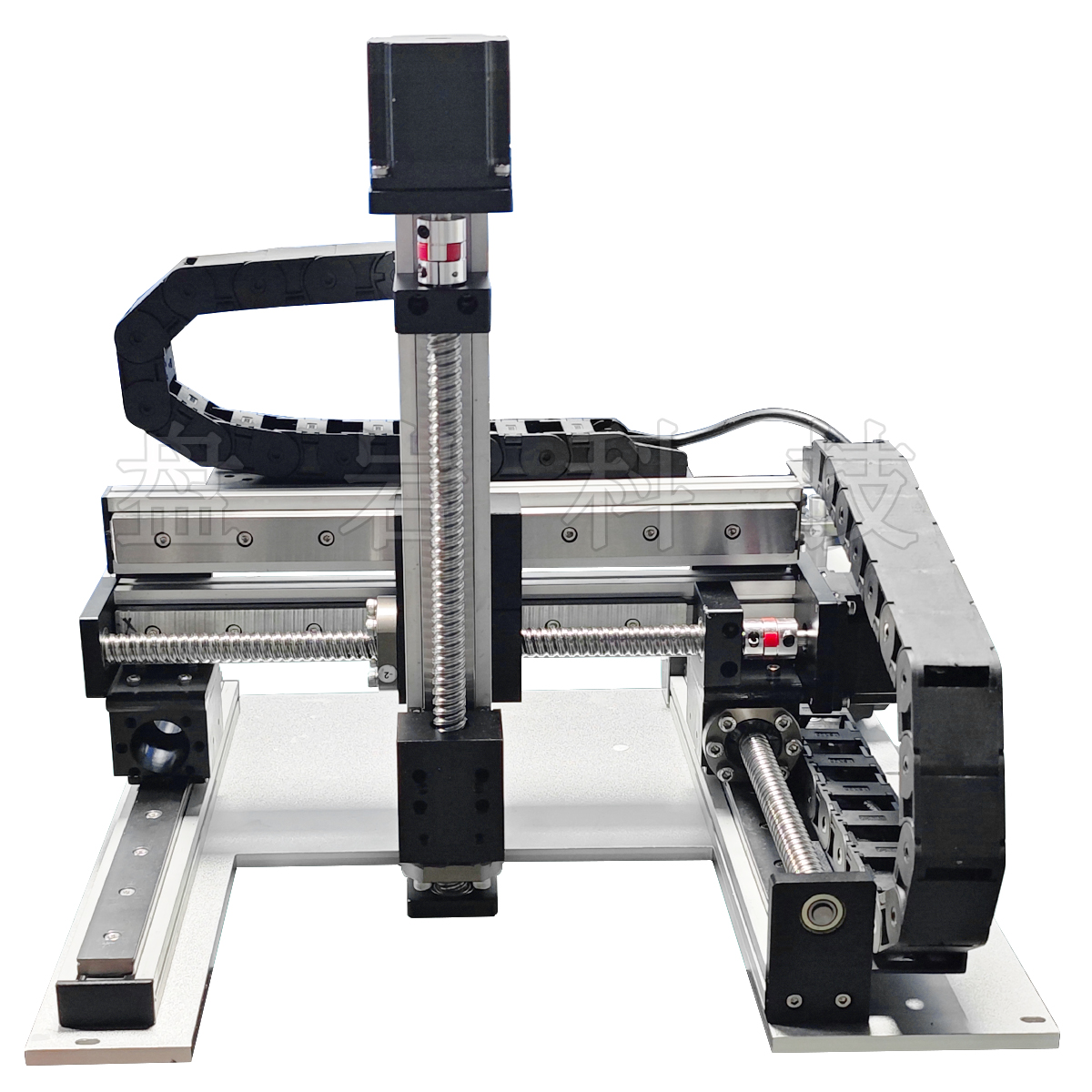

PKH40是丝杆模组里的“经典款”——铝合金型材（6061-T6）+滚珠丝杆+线性导轨，标准行程100-1000mm，负载10-30kg。它的核心优势是“模块化”：加个龙门架就能变三轴，不用重新画图纸、选组件，研发周期缩短50%，成本省40%。
悬臂式模组最怕“Z轴重负载压弯横梁”，龙门型（门式）结构用两侧立柱支撑横梁，形成闭环刚性框架：
负载25kg时，横梁挠度≤0.02mm/100mm（普通悬臂式是0.05mm）；
立柱抗扭刚度≥1000N·m/rad（单柱式只有500），运动时不会“晃”；
重心低，安装后水平度误差≤0.05mm/m，不用反复调脚杯。
很多厂家用铝合金底板省成本，但高负载场景下，铝合金会“软”——负载25kg时，铝合金底板的振动加速度是0.3g，钢板只有0.1g（振动小，精度才稳）。
盘岩科技的模组直接用10mm厚Q235钢板，激光切割+折弯成型，四周留M8安装孔，直接固定在设备机架上，不用额外做支架。
丝杆是模组的“精度核心”，盘岩科技提供三档选配：
标准版（C7轧制丝杆）：符合国标GB/T 17587.3-2017，单轴精度±0.05mm（300mm行程内），双螺母预紧消除间隙，重复定位精度±0.03mm；
升级版（C5研磨丝杆）：精磨+抛光，圆度≤0.008mm，表面粗糙度Ra≤0.4μm，单轴精度±0.02mm；
高精度版（C3研磨丝杆）：超精研磨（圆度≤0.005mm，Ra≤0.2μm），单轴精度±0.01mm，适用于半导体、光学等场景。
安装技巧：X/Y轴丝杆用“两端固定+中间支撑”，挠度从0.05mm降到0.02mm；Z轴用“一端固定+一端浮动”，避免热膨胀卡滞。
这是盘岩PKH40的“隐形杀手锏”。市面上大部分模组为了省成本用12mm窄导轨，但在25kg负载下，12mm导轨容易出现“微变形”和“爬行”现象。
盘岩科技PKH40全系标配24mm宽线性导轨：
接触面积翻倍：滑块与导轨的接触长度增加100%，刚性提升30%；
抗扭矩能力强：宽导轨能更好地抵抗Z轴重力带来的偏转力矩，运动时无“摆动”；
精度保持性好：配合C5/C3研磨丝杆，24mm导轨能更好地抑制高频振动，三轴组合精度比12mm导轨模组提升约20%。
盘岩科技实验室实测：在25kg动态负载下，12mm导轨模组的末端振动幅度约0.05mm，而24mm导轨模组仅为0.015mm。
X/Y轴用57步进电机（扭矩≥40N·cm），速度150mm/s，加速度1m/s²；
弹性联轴器补偿径向误差≤0.1mm，避免电机振动传给丝杆；
封闭型工程塑料拖链，内部走线，寿命≥100万次循环，可选IP65防护罩。
用激光干涉仪测了3台样机，数据如下（标准版）：
| 指标 | 实测值 |
|---|---|
| 重复定位精度 | X/Y±0.028mm，Z±0.045mm |
| 三轴组合精度 | ±0.09mm（接近±0.1mm） |
| 25kg负载下的挠度 | 横梁≤0.018mm/100mm |
| 连续运行1000小时精度下降 | ≤0.015mm |
高精度版（C3丝杆+24mm导轨）实测：三轴组合精度±0.018mm，重复定位精度±0.007mm，满足半导体晶圆搬运要求。
很多工程师找模组，最怕“标准品不符合需求”。盘岩科技的非标定制能力包括：
行程定制：X/Y轴扩至2000mm，Z轴至1000mm；
组件选配：导轨换THK、电机换伺服、丝杆换滚柱（负载至50kg）；
功能扩展：加传感器、真空吸盘接口、冷却系统；
结构调整：龙门架改单柱、加旋转轴、底板换不锈钢（防磁）。
案例：某半导体厂要“晶圆搬运XYZ模组”，要求精度±0.01mm、负载15kg、防磁。盘岩科技72小时出方案，10天做出样机，实测精度±0.008mm。
切割3mm不锈钢板，边缘粗糙度Ra≤1.6μm，因为模组精度稳，激光头移动时不会“偏”。
工业级3D打印机用升级版模组，打印层厚0.1mm时，零件尺寸精度±0.05mm。
搬运15kg电源模块，元件引脚与焊盘对齐误差≤0.05mm。
用不锈钢底板+C3丝杆+24mm导轨，搬运300mm晶圆时对准误差≤0.02mm。
据《2024年中国自动化模组市场报告》：
丝杆模组市场规模80亿，年增长15%；
三轴及以上多轴模组占比将从35%涨到45%（2025年）；
中小厂最需要“高性价比+易定制”的模组（年增长20%）。
盘岩科技这套模组，价格约为进口的60%，交货期7-10天，契合中小厂需求。
这套XYZ三轴龙门模组，稳（25kg负载不晃）、准（±0.1mm精度，可升级到±0.02mm）、能定制，是中小自动化厂商的优选方案。
