一、 行业痛点与技术挑战
在非标自动化产线中，大跨度+高负载的搬运场景一直存在技术瓶颈：
人工依赖：100kg级工件（如发动机支架）需2人配合，效率低且存在安全隐患。
精度失控：大跨度结构在重载下易发生挠曲变形，导致定位误差（通常＞±0.2mm）。
环境适应性差：车间油污、粉尘导致开放式模组卡顿，维护频率高。
盘岩科技解决方案：采用“铝合金闭环框架 + 封闭式重载底模 + 定制化运动控制”的三角架构，实现负载100kg下精度保持±0.05mm。

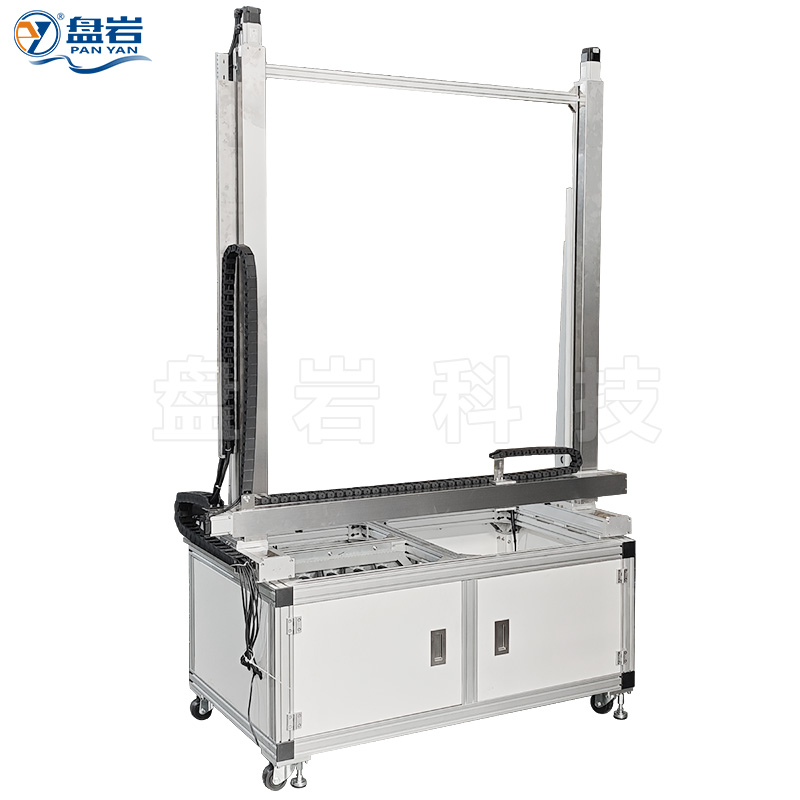

龙门滑台的核心矛盾是“跨度”与“刚性”的平衡。
结构设计：采用铝合金型材（6061-T6）+ Q235钢板加强筋的混合结构。
闭环效应：利用龙门顶梁与底梁形成的“口字形”闭环结构，抵消横向扭矩。
实测数据：在Y轴1.8m跨度、100kg均布负载下，框架最大挠度 ≤0.1mm（优于行业标准0.3mm）。

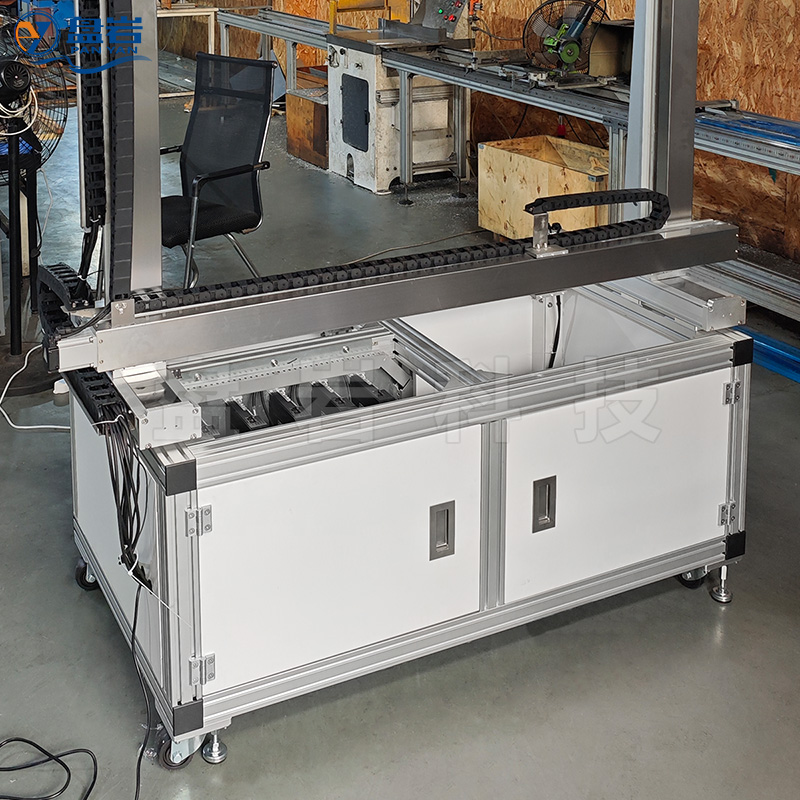

现场适配：底部配备带刹车万向轮及调平底脚，适应车间地面±5mm的不平度。

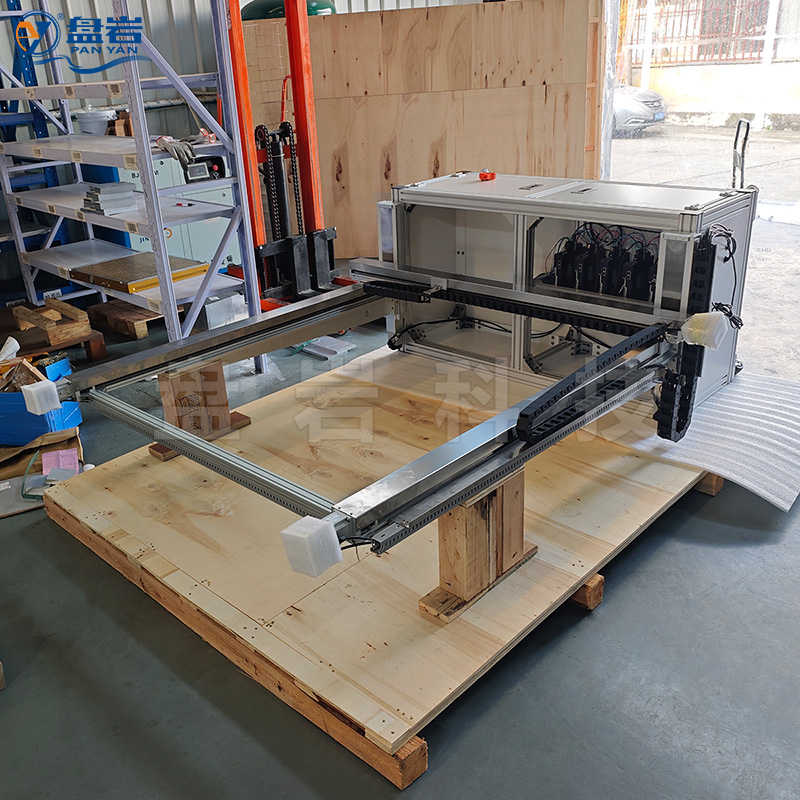

针对本次100kg负载案例，我们采用了“底模短行程承重+侧模长行程覆盖”的非对称设计，以最大化刚性：

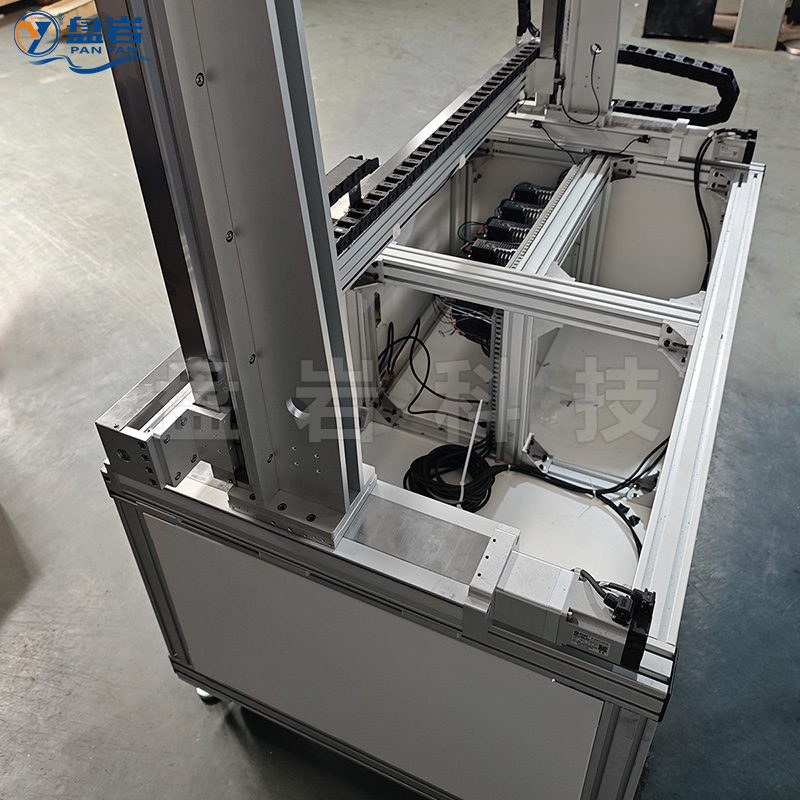

X轴（底部双轨）：行程 0.8m，采用PCH120封闭式丝杆模组。作为滑台的“地基”，双驱同步设计，专门负责高刚性承重与短距离精准移位。

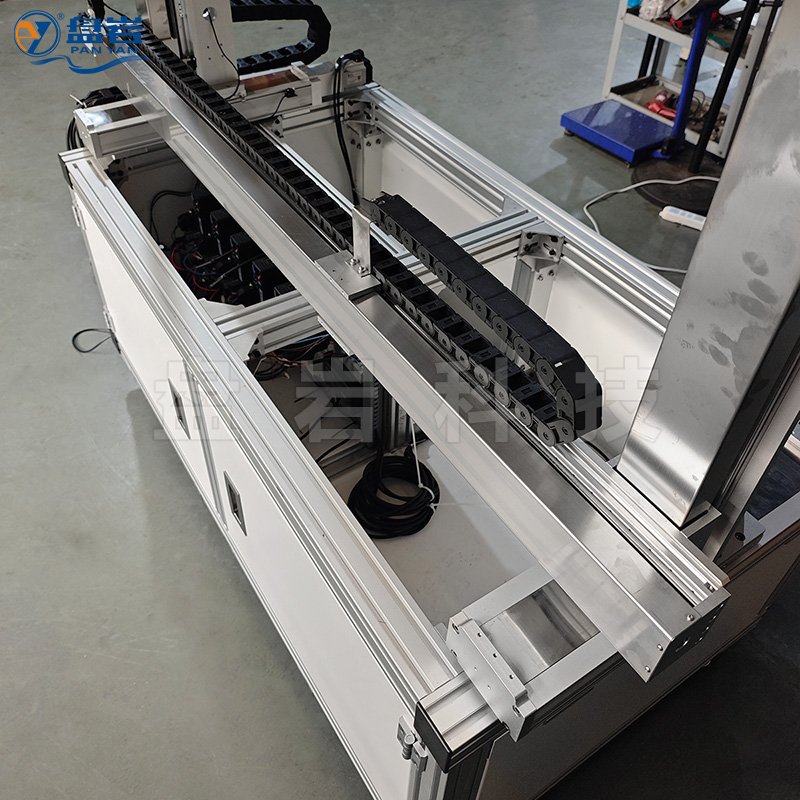

Y轴（纵向主梁）：行程 1.8m，采用PKH80开放式丝杆模组（加装盖板）。负责大跨度方向的移动，需兼顾速度与负载。
Z轴（垂直方向）：行程 1.5m，采用PKH80丝杆模组。负责升降与抓取，需高刚性防坠落。
针对100kg负载需求，我们选用了两种不同防护等级的模组进行组合，以平衡成本与性能。
应用场景：作为滑台“地基”，承担主要垂直负载及X轴长行程驱动。
技术参数：
配置数量：2根（双驱同步）
丝杆规格：C3级滚珠丝杆，直径φ20mm，导程5mm。
防护等级：IP54（全封闭防尘防油）。
润滑方式：终身免维护润滑脂（Lithium Complex）。
优势：解决了车间恶劣环境下的丝杆锈蚀问题，维护成本降低80%。双驱同步设计消除了偏载扭矩，在100kg负载下，重复定位精度 ±0.05mm。
应用场景：Y轴/Z轴的快速定位与轻载搬运（负载≤40kg）。
创新设计：标准开放式模组基础上增加卡扣式铝合金盖板。
维护效率：无需工具即可拆卸，维护时间从30min缩短至5min。
动态性能：最大速度1000mm/s，加减速时间0.2s，适合高频往复运动。
长行程应对：针对Y轴1.8m的长行程，增加了中间支撑座，有效抑制丝杆下垂。
| 轴向 | 模组型号 | 结构类型 | 行程 | 额定负载 | 重复定位精度 | 核心作用 |
|---|---|---|---|---|---|---|
| X轴 | PCH120 | 封闭式 | 0.8m | 100kg | ±0.05mm | 重载底模、双驱同步、地基承重 |
| Y轴 | PKH80 | 半封闭 | 1.8m | 40kg | ±0.03mm | 大跨度覆盖、快速移动 |
| Z轴 | PKH80 | 半封闭 | 1.5m | 40kg | ±0.03mm | 垂直升降、工件抓取 |
滑台的精度不仅取决于机械，更取决于控制逻辑。盘岩科技采用“松下PLC + 自研运动控制器”架构，实现以下核心功能：
流程控制：X轴移载（0.8m）→ Y轴对位（1.8m）→ Z轴抓取（1.5m）→ 复合运动。
安全策略：
软件虚限位 + 硬件限位开关 + 急停回路。
负载监测：实时监测电机电流，异常波动时自动停机防碰撞。
搬运场景：采用S型加减速曲线，减少工件惯性冲击，避免碰撞损伤。
焊接/装配场景：增加“慢进快退”功能（creep speed），在工位附近降速至100mm/s，确保装配精度。
通讯协议：支持Modbus TCP, Profinet, EtherCAT。
MES对接：实时上传位置坐标、负载扭矩、运行次数等数据，实现生产追溯。
客户需求：某汽车发动机厂，需搬运100kg支架，覆盖区域需满足Y轴1.8m长行程，X轴0.8m短行程移位，Z轴1.5m升降，精度±0.05mm，车间地面不平。
盘岩科技交付流程：
现场勘测：激光测距仪测量空间，水平仪检测地面平整度。
仿真选型：利用SolidWorks进行有限元分析（FEA），优化框架加强筋布局，确认X轴双驱PCH120（0.8m）可承受100kg偏载。
模组配置：
X轴（地基）：PCH120模组 x 2根（双驱同步，行程0.8m）。
Y轴（主梁）：PKH80模组 x 2根（行程1.8m，中间加支撑座）。
Z轴（垂直）：PKH80模组 x 1根（行程1.5m）。
程序开发：编写“抓取-搬运-放置”专用宏程序，加入防坠逻辑。
出厂测试：
空载跑合：24小时。
负载测试：100kg砝码往返1000次，无失步。
精度检测：激光干涉仪检测，定位误差≤0.03mm。
Q1：龙门滑台跨度超过2米，如何保证刚性？
A：单纯增加型材壁厚会导致重量剧增。建议采用“闭环框架结构”+“中间横梁支撑”。若跨度＞3m，需在底部增加辅助支撑腿。盘岩科技的铝合金闭环结构在Y轴1.8m跨度下，100kg负载挠度可控制在0.1mm内。
Q2：车间有油污，丝杆模组怎么选？
A：必须选用IP54及以上防护等级的封闭式模组（如PCH120系列）。开放式模组（如PKH标准款）需加装风琴防护罩，但会增加摩擦阻力和维护难度。封闭式模组采用终身润滑，无需加油，适合油污环境。
Q3：为什么X轴用2根0.8m的PCH120，而不是1根1.6m的？
A：这是为了消除偏载扭矩。对于100kg重载，单根长丝杆在高速启停时容易发生扭转振动。采用“双驱短行程”（2x0.8m）同步控制，不仅提升了推力，还通过力学对称抵消了侧向力，使重复定位精度提升至±0.05mm。
| 行业 | 工件/场景 | 痛点 | 盘岩方案 | 效益提升 |
|---|---|---|---|---|
| 汽车制造 | 100kg发动机支架搬运 | 2人/10分钟，易碰撞 | PCH120双驱龙门 (X:0.8m/Y:1.8m) | 效率提升35%，人工减20% |
| 电子PCB | 2m×1.5m主板上下料 | 静电损伤率1.5% | PKH80半封闭龙门 | 损伤率降至0.1%，良率升1.4% |
| 机械加工 | 机床上下料 | 辅助时间5分钟 | 定制闭环龙门 | 辅助时间缩至1分钟，机床利用率升25% |
盘岩科技通过10余年非标经验积累，将“框架力学”、“传动选型”、“运动控制”三者深度融合，为工厂提供不仅仅是“滑台”，而是“搬运工艺解决方案”。
如果您面临重载、大跨度、非标行程的搬运难题，欢迎联系我们，可以免费给您提供选型分析设计方案3D图，满意后在合作。
